Barriere Metalliche New Jersey

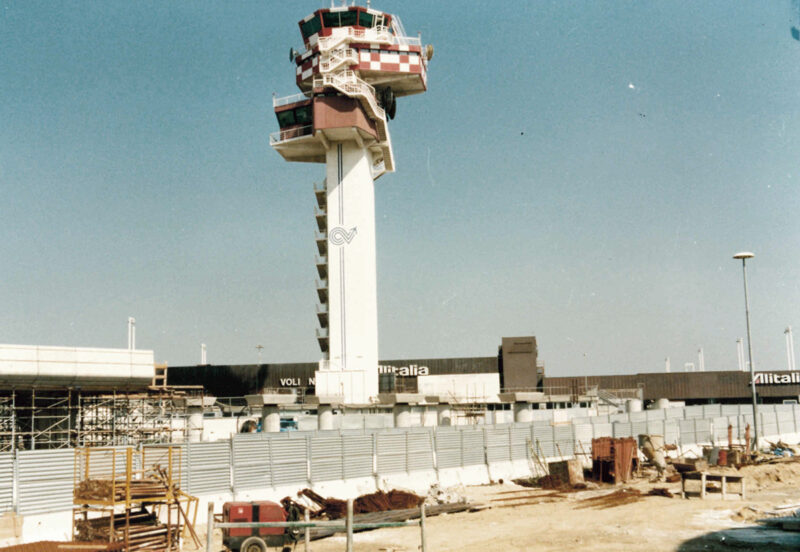

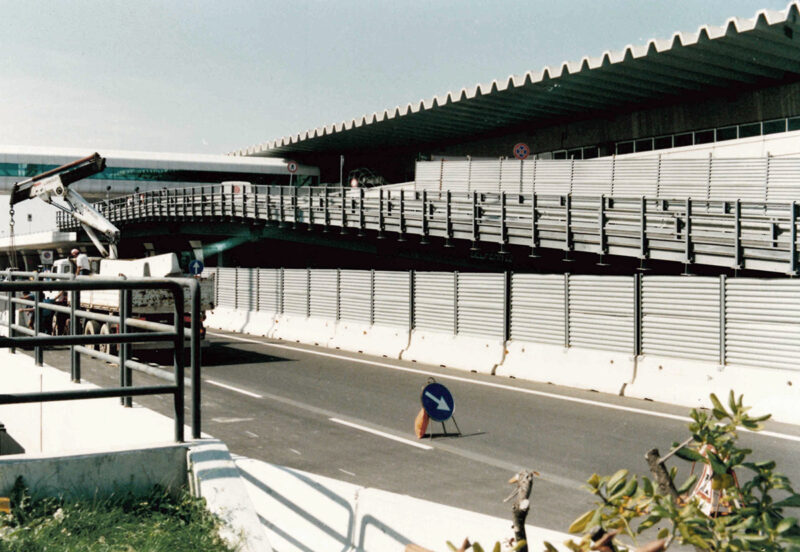

Impiegata per recinzioni stabili o provvisorie, per delimitare setti stradali, cantieri, aree civili e industriali, ove sia necessaria una delimitazione fisica e visiva, atta a proteggere persone o cose, in tutta sicurezza, impedendo nel contempo la visuale verso l’interno.
PRESCRIZIONI: Il manufatto non è, ne deve essere utilizzato come parapetto o ringhiera di appoggio, in tal caso la SOCOME rimane esente da qualunque responsabilità inerente ad un uso improprio ed irregolare dello stesso. Attenersi alle applicazioni ed istruzioni di USO IMPIEGO e montaggio.
VISTA FRONTALE
ASSONOMETRIA
SEZIONE ORIZZONTALE
PIASTRA DI SOSTEGNO
MONTANTE DOPPIA C
SEZIONE VERTICALE
DIMENSIONI
Interasse Montanti – 200/250/300 cm
Altezza Montanti – 130/210/300 cm
Per una maggiore rigidità e stabilità, nelle barriere di altezza 210/300 cm viene consigliato un elemento di contro-ventatura, da richiedere a parte, predisposto a mezzo innesto e fissaggio meccanico alla base e ai montanti di sostegno. Questo è raccomandabile in tutti i moduli, o almeno in posizione alternata.
DESCRIZIONE COMPONENTI

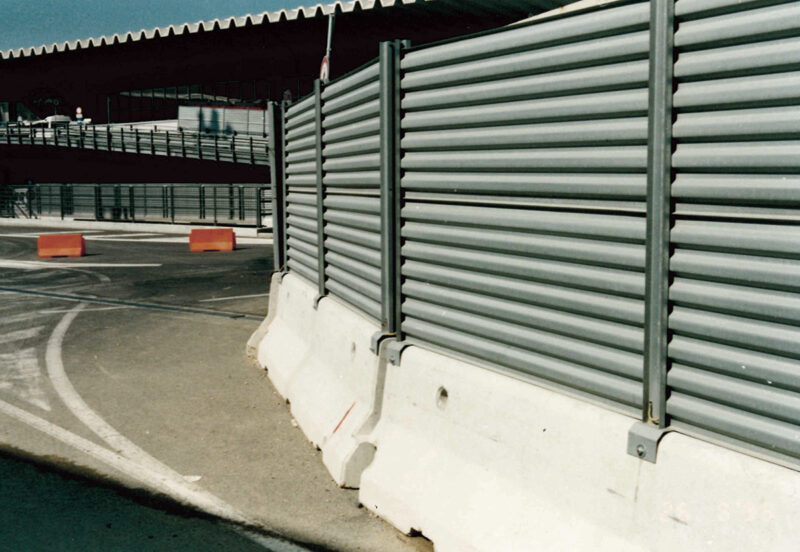

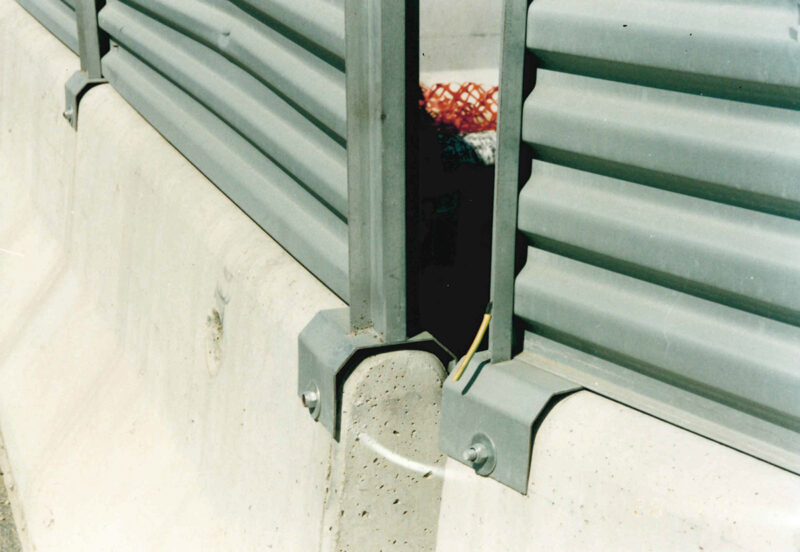

A – Montante a doppio C in lamiera pressopiegata a freddo , zincata send-zemir, con alla base, piastra ad U per il fissaggio sugli elementi NEW-JERSEY in cls armato , piastra e contropiastra per la posa a pavimento , sempre a mezzo bulloni e tasselli di idonee dimensioni. Le dimensioni in altezza possono essere di cm. 130 – 210 – 300 . con possibilità di avere piastre ,o piastre e contropiastre ,come descritto. La finitura rimane zincata a vista, con ripristino di zincatura a freddo delle parti soggette a saldatura elettrica ,filo continuo.

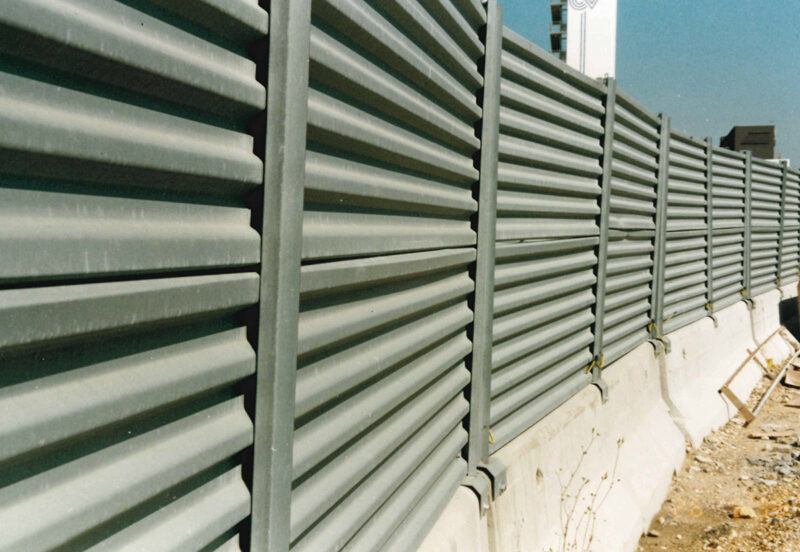

B – Pannelli di tamponamento in lamiera grecata zincata, o zincata preverniciata, nelle altezze di interasse ( 41cm e 82cm ) , e nelle lunghezze di interasse montanti (200cm250cm- e 300cm ). I pannelli si intersecano fra loro, inseriti nella gola dei montanti e bloccati nella sommità con appositi innesti e bulloni. Lo spessore delle lamiere costituenti detti pannelli (standard di 5/10mm-) può essere a richiesta di ( 6/10mm – 8/10mm – 10/10mm.) lamiere zincate o zn-preverniciate.
C – Puntoni inclinati di sostegno e controvento BARRIERA , per altezze-montanti di cm 210 e cm 300 – ( consigliati specificatamente per le altezze maggiori, con frequenza di 1-punt. ogni 2 o 3 montanti.)
D – Cancelli a una o due ante in tubi zn- saldati fra loro, con appositi cardini e tamponamenti della stessa natura della BARRIERA .(dim.100x200cm-una anta)-(dim. 225-400×200-due ante) è predisposta una doppia piastra per la chiusura a mezzo lucchetto.
