Mono-K
Moduli Monoblocco impiegati in modo particolare nella cantieristica ed in tutti gli usi civili, agricoli ed industriali dove la qualità costruttiva assume valenza rispetto ai maggiori costi di produzione.

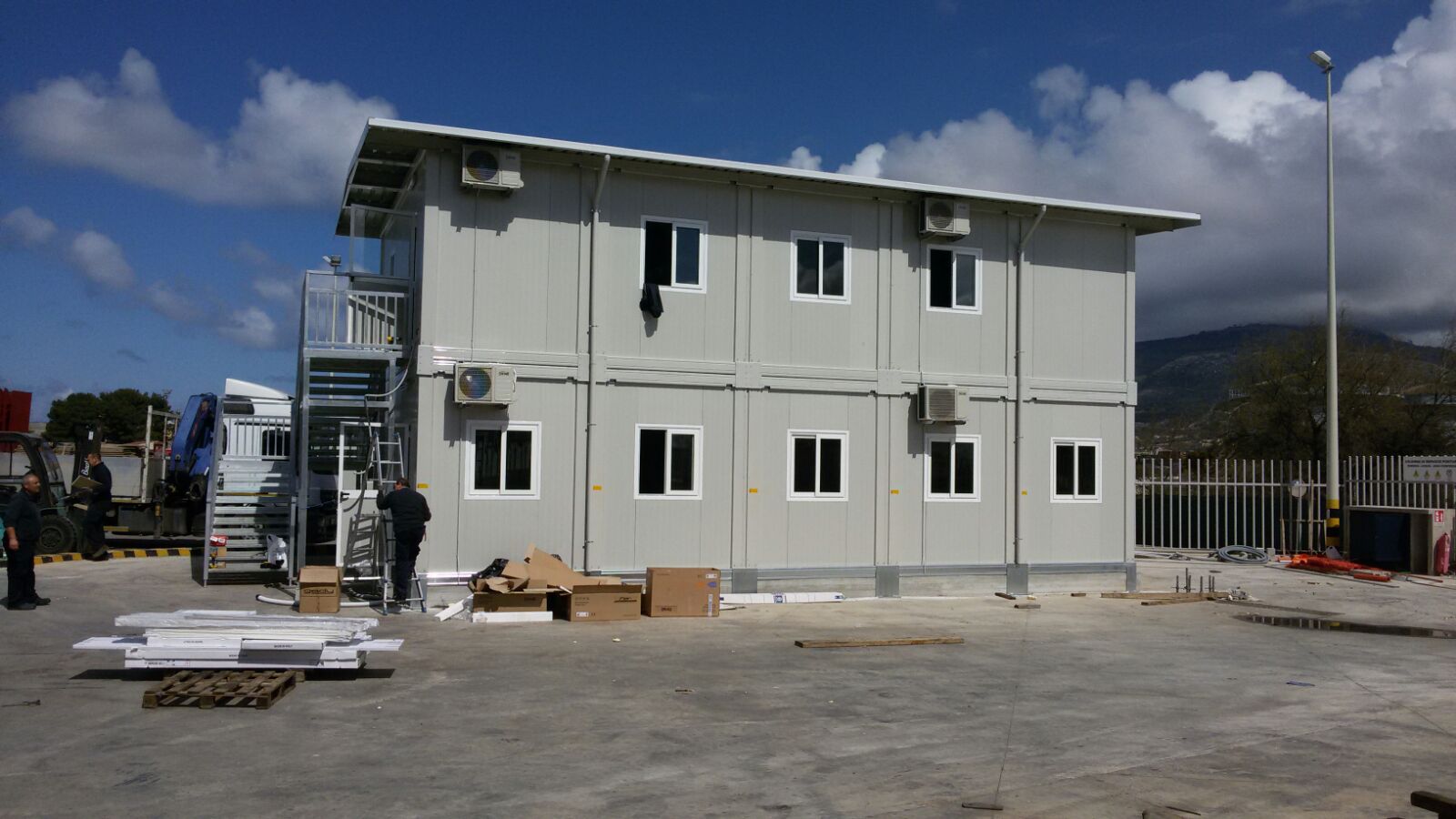

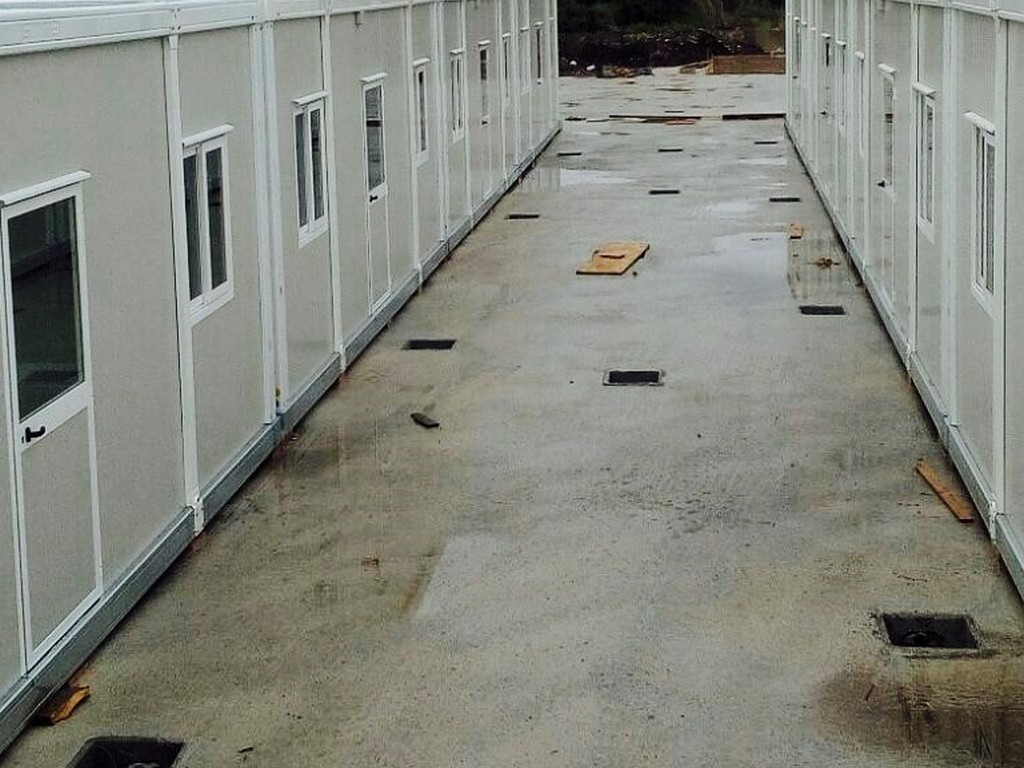

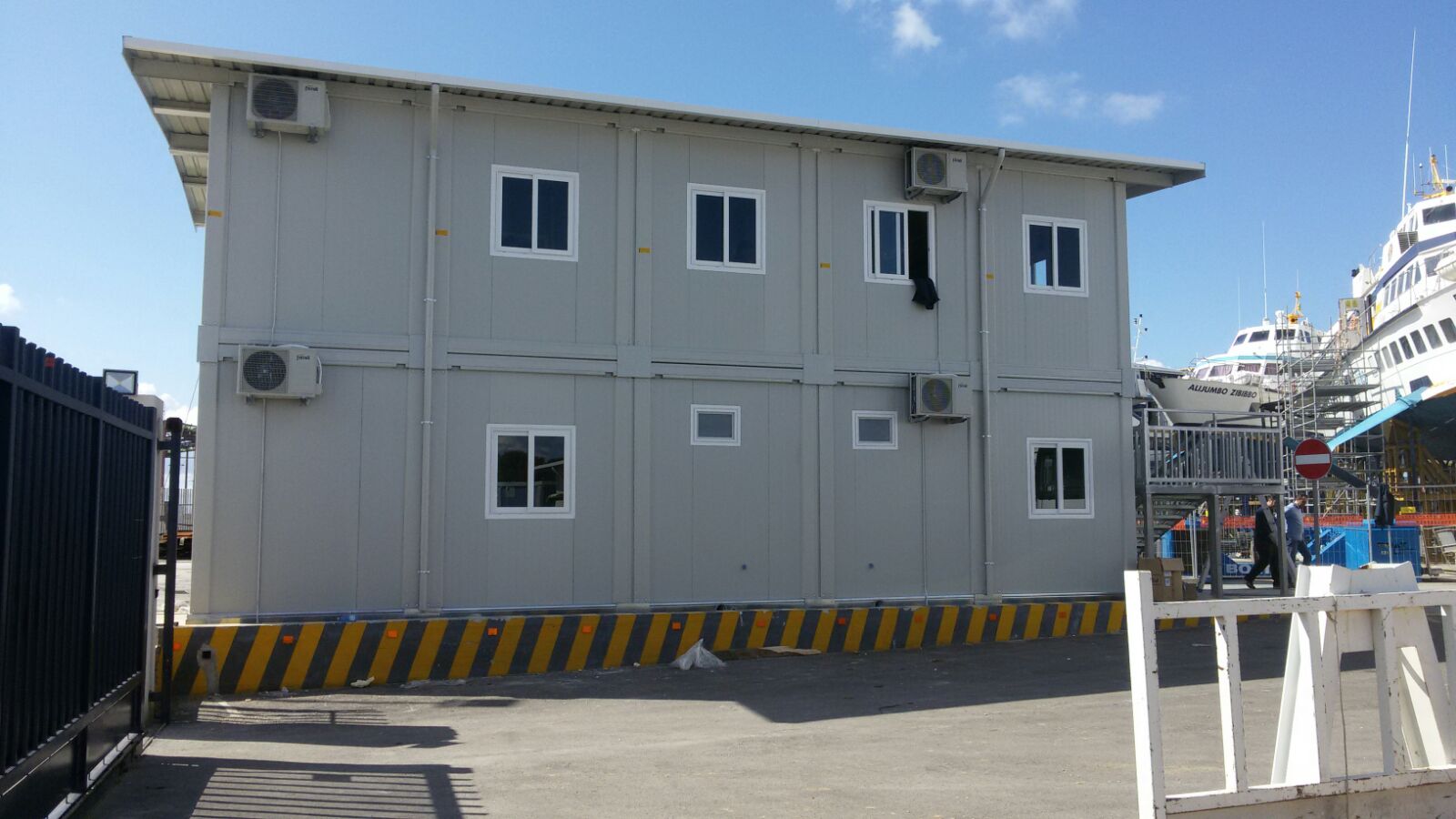

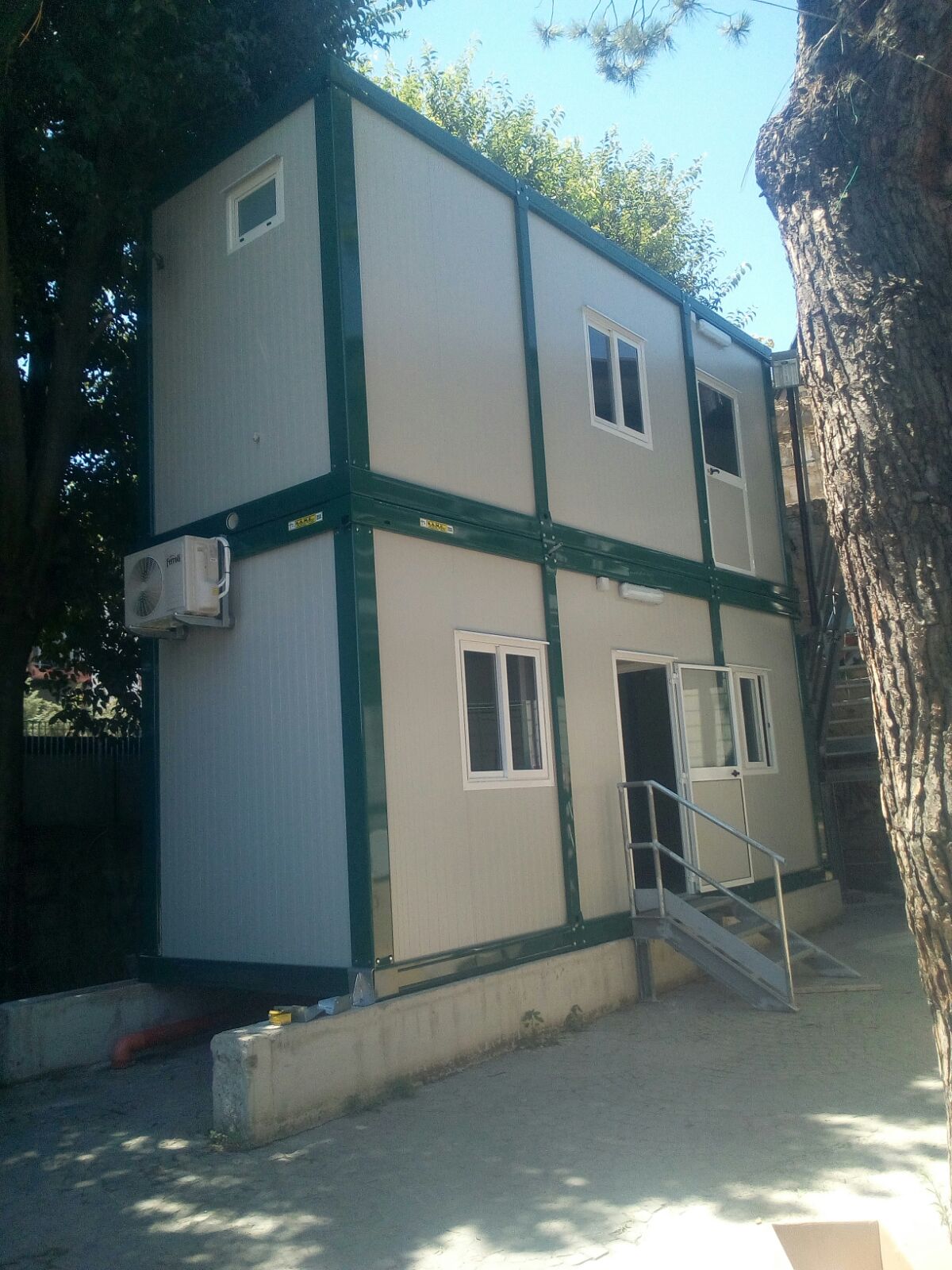

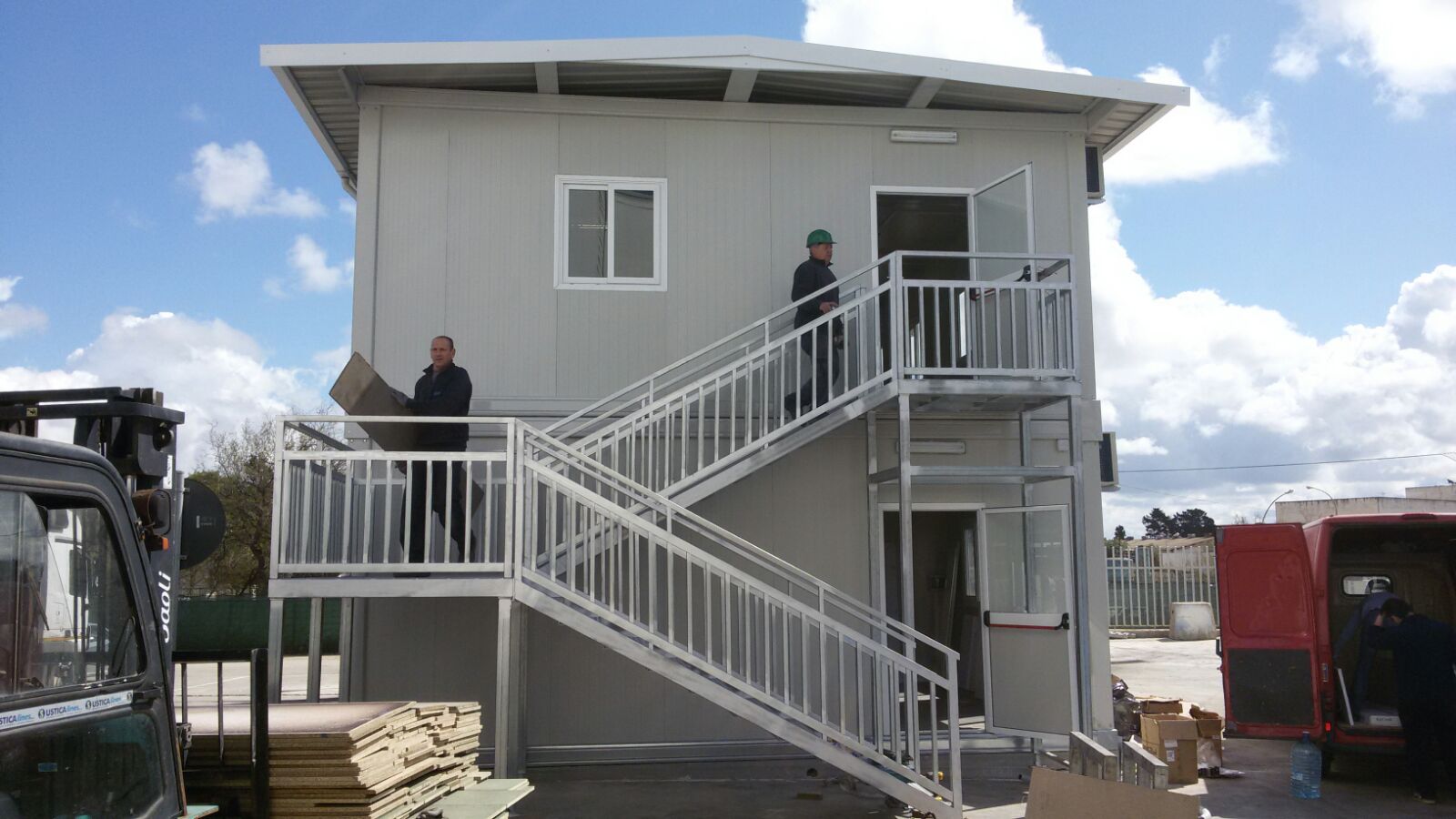

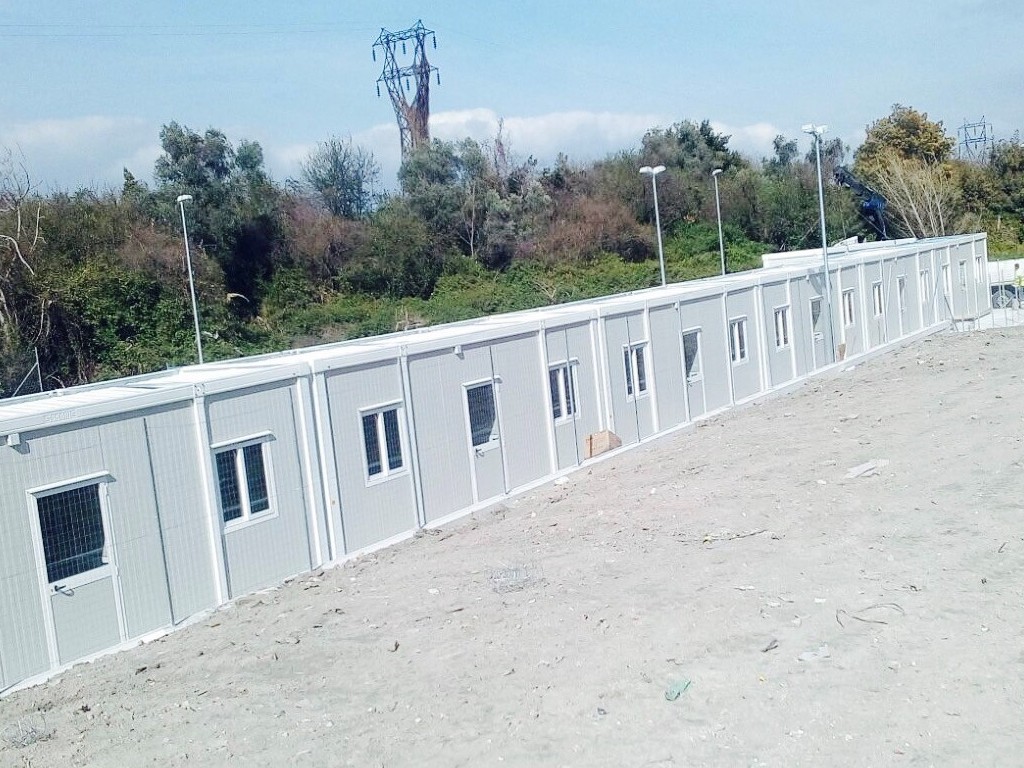

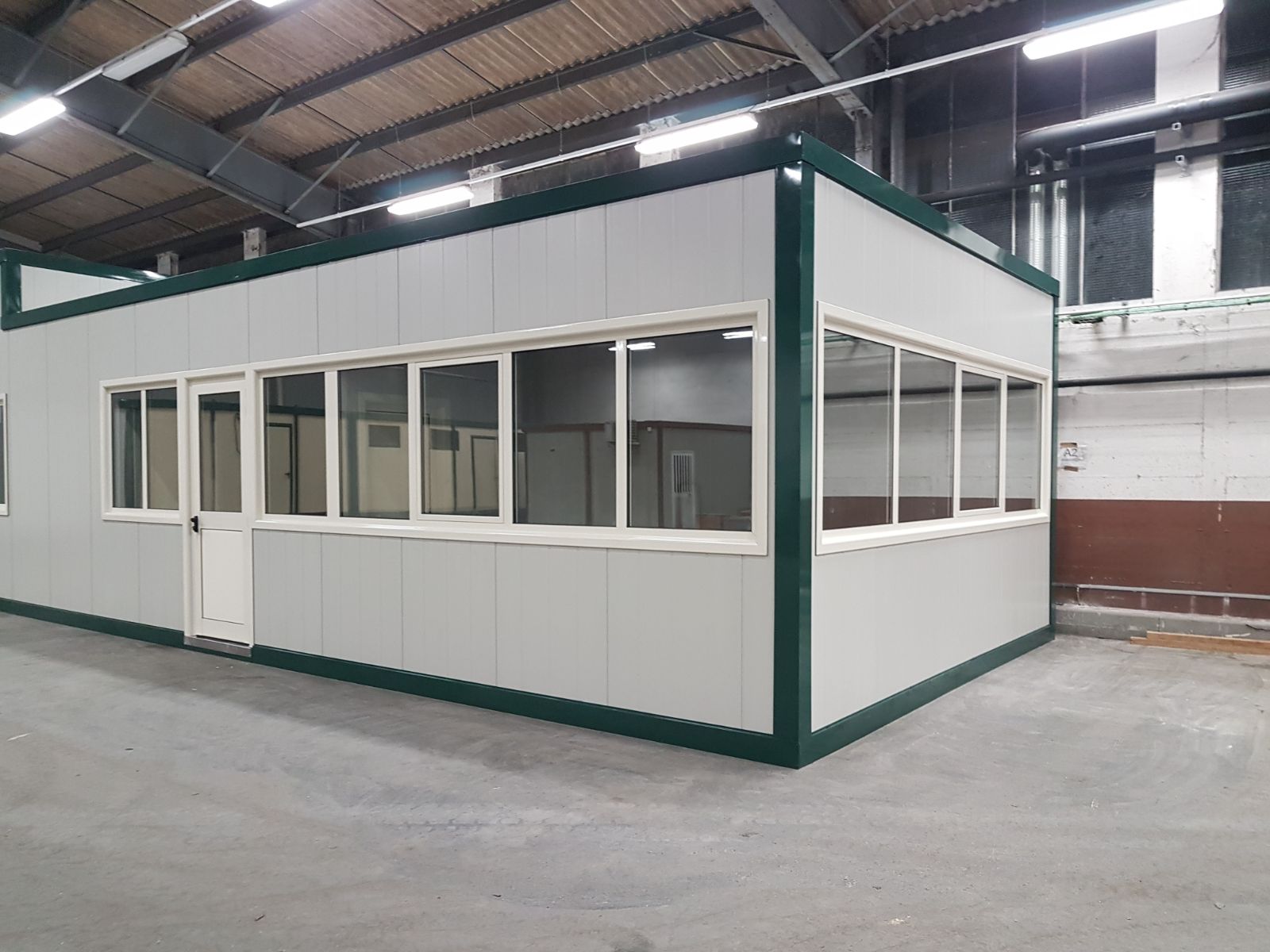

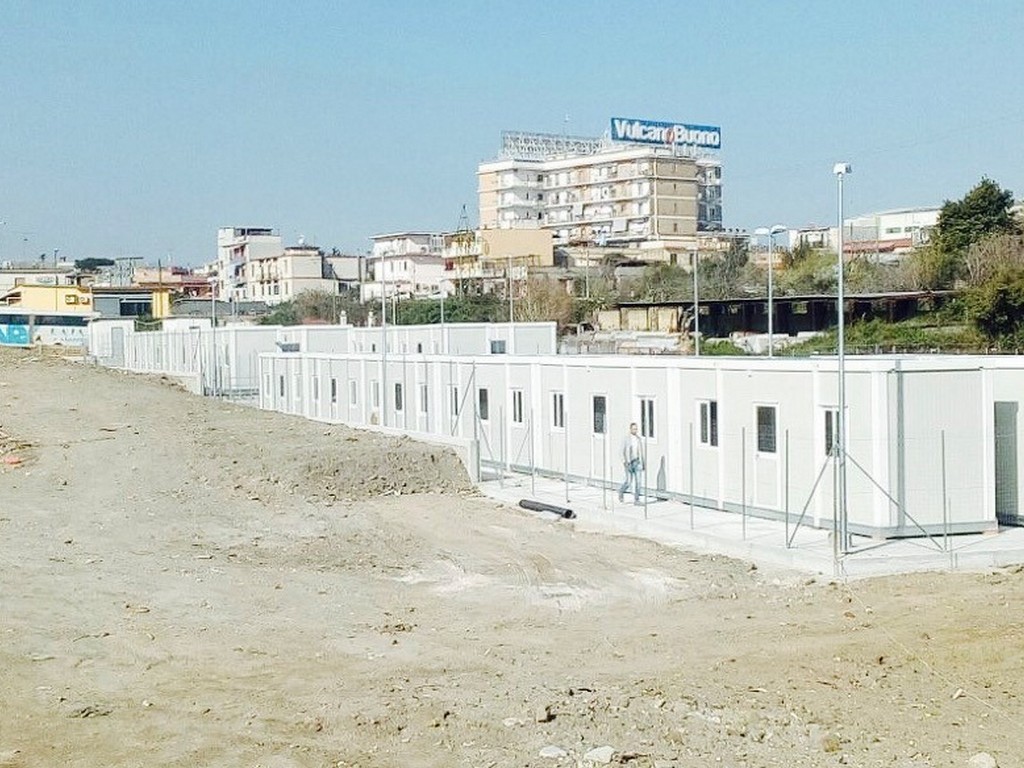

Monoblocchi di qualità superiore atti a risolvere problematiche logistiche ed interventi di natura provvisionale, o definitiva, quali servizi igienici, depositi e magazzini, uffici, guardianie , ambulatori, refettori-mense, edifici scolastici e quanto altro, mediante l’utilizzo di elementi singoli, accoppiati o sovrapposti, il tutto conforme alle leggi vigenti, nel rispetto della norma costruttiva.
Manufatti costruiti in regime di qualità.
MONO K-50
| Codice | Lunghezza Esterna cm | Lunghezza Interna cm | Larghezza Esterna cm | Altezza Esterna cm |
|---|---|---|---|---|
| monoK-5024 | 242 | 220 | 242 | 285 |
| monoK-5030 | 300 | 278 | 242 | 285 |
| monoK-5040 | 400 | 378 | 242 | 285 |
| monoK-5050 | 500 | 478 | 242 | 285 |
| monoK-5060 | 600 | 578 | 242 | 285 |
| monoK-5070 | 700 | 678 | 242 | 285 |
| monoK-5080 | 800 | 778 | 242 | 285 |
| monoK-5090 | 900 | 878 | 242 | 285 |
| monoK-50100 | 1000 | 978 | 242 | 285 |
- Larghezza Interna 220 cm
- Altezza Interna 250 cm
- Porta Ingresso in Al – mezzo vetro vis 7mm – 105×210cm
- Finestra scorrevole 2 Ante vetro vis 7mm – 105×110cm
- Punto Luce NEON 2x36W – Presa 16A – Int.Diff. Cassetta est. AL.
- Gronda, telaio e cantonali d’angolo col. Bianco Puro RAL 9010 – DI SERIE

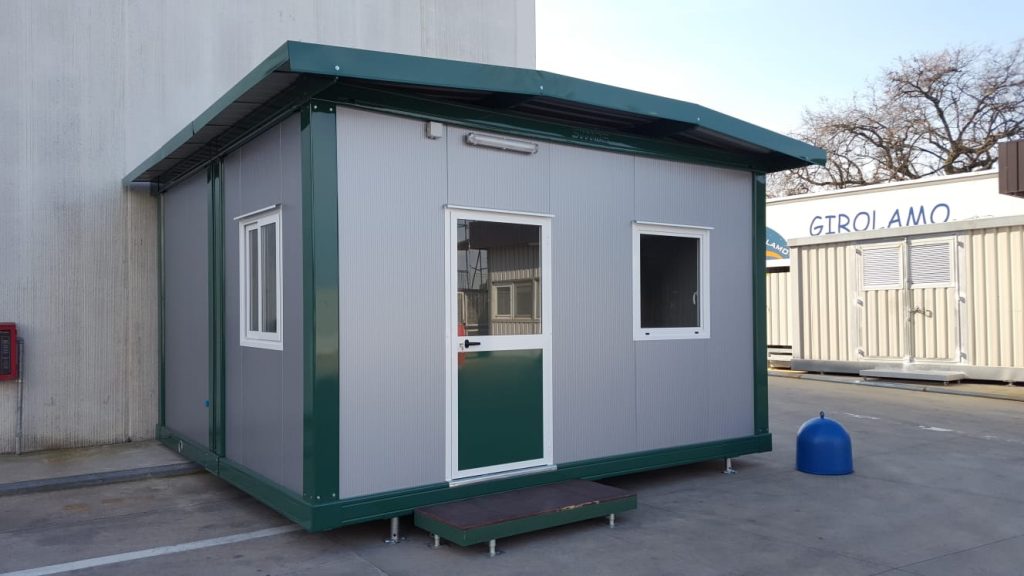

- Gronda, telaio e cantonali d’angolo col. Verde Muschio RAL 6005

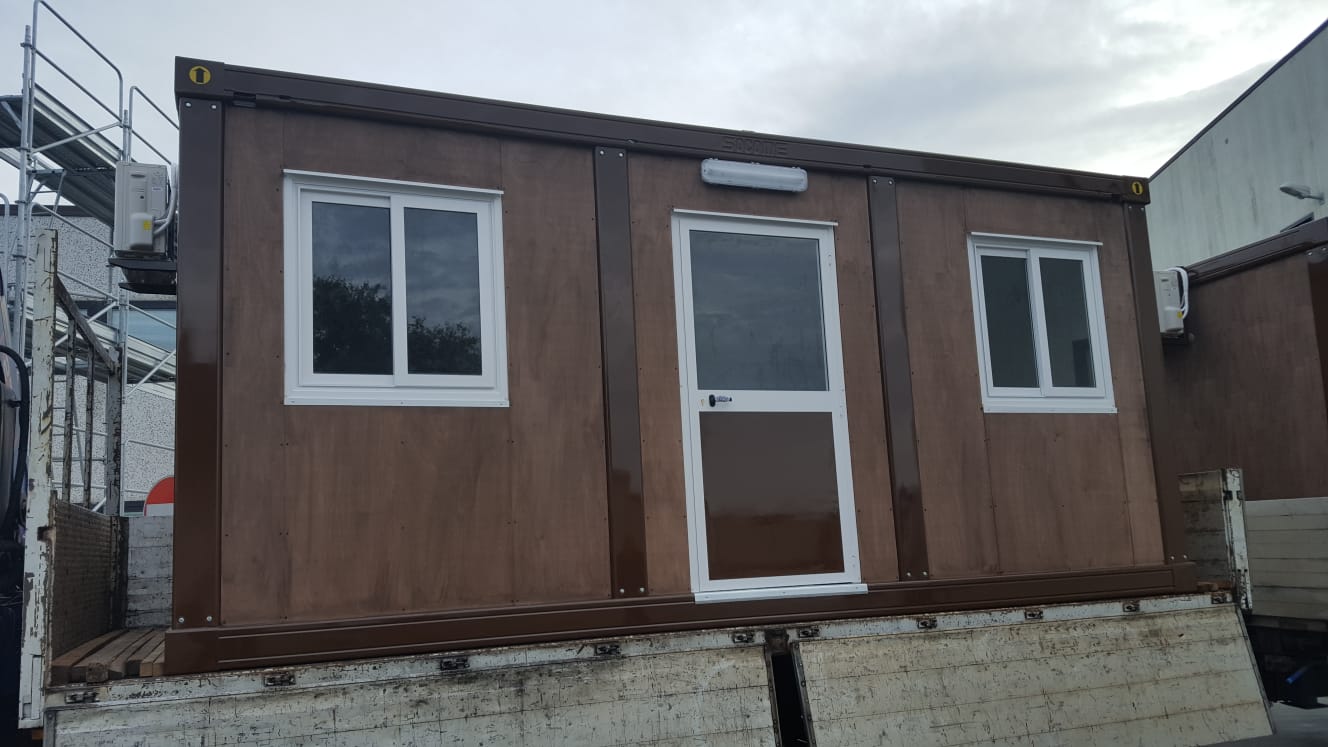

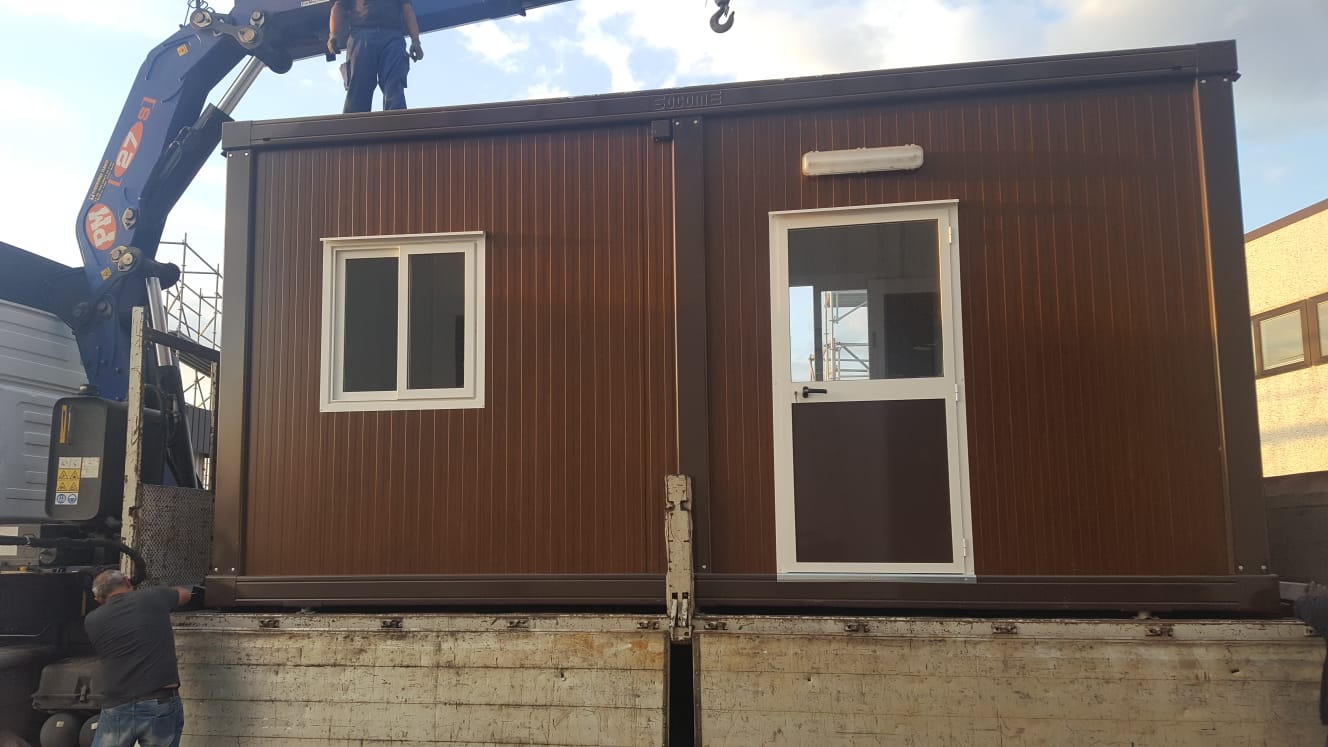

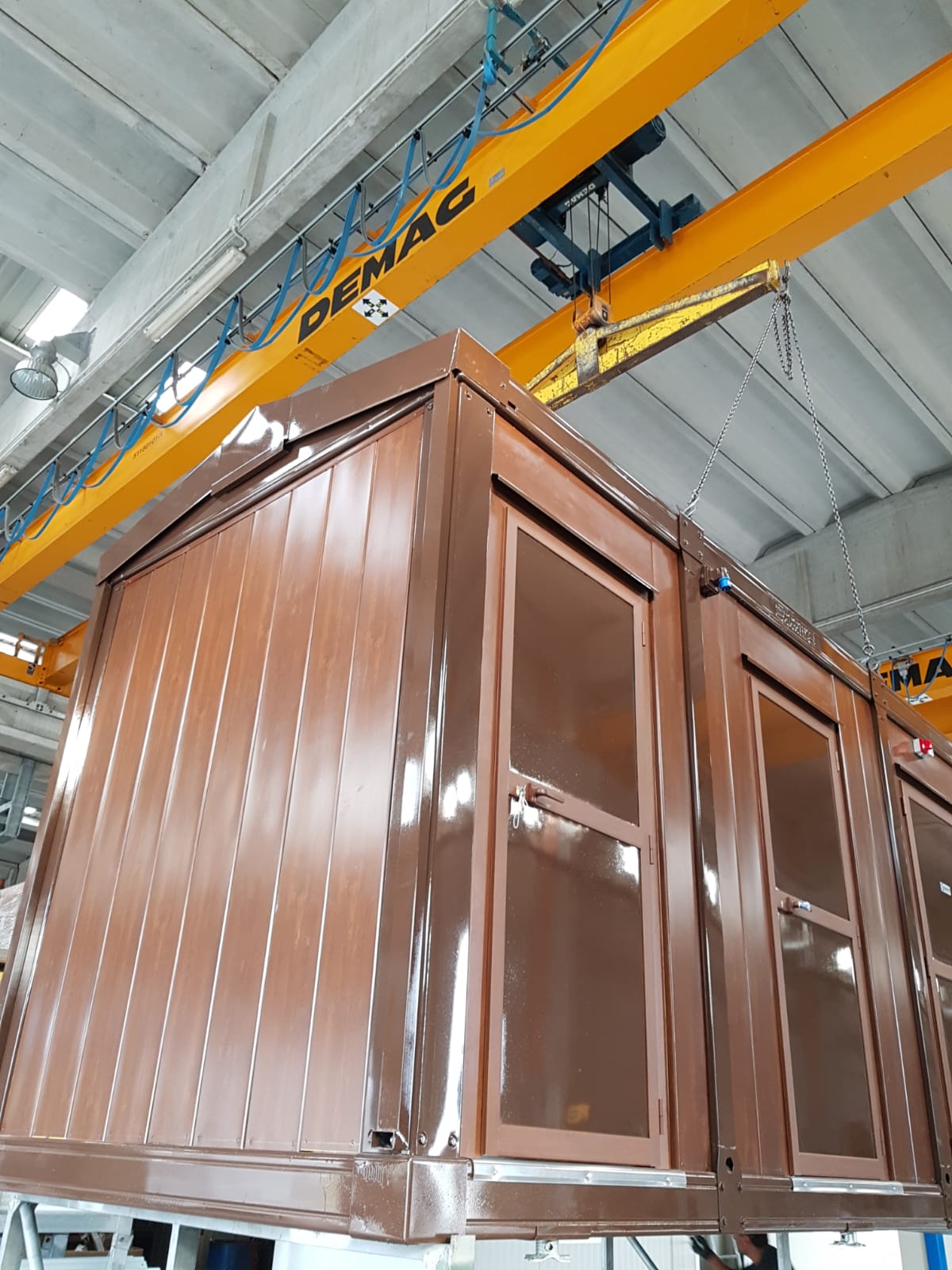

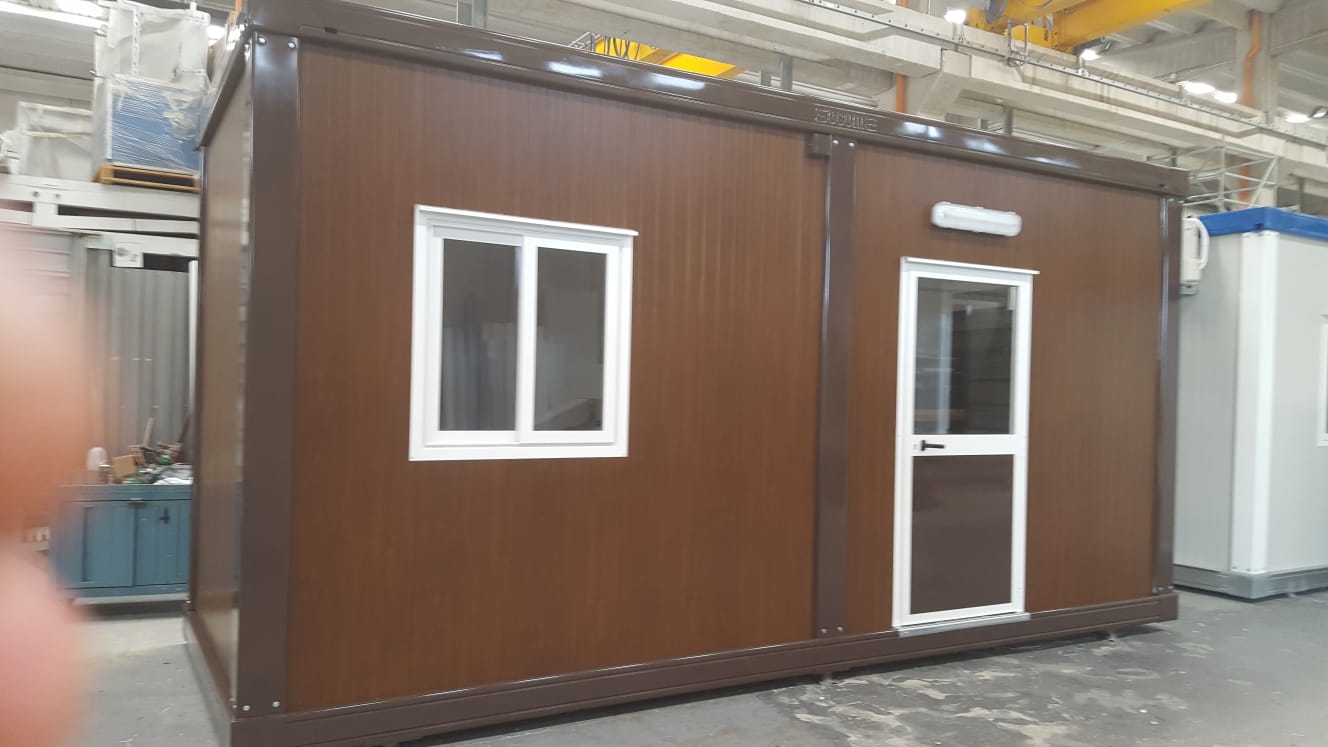

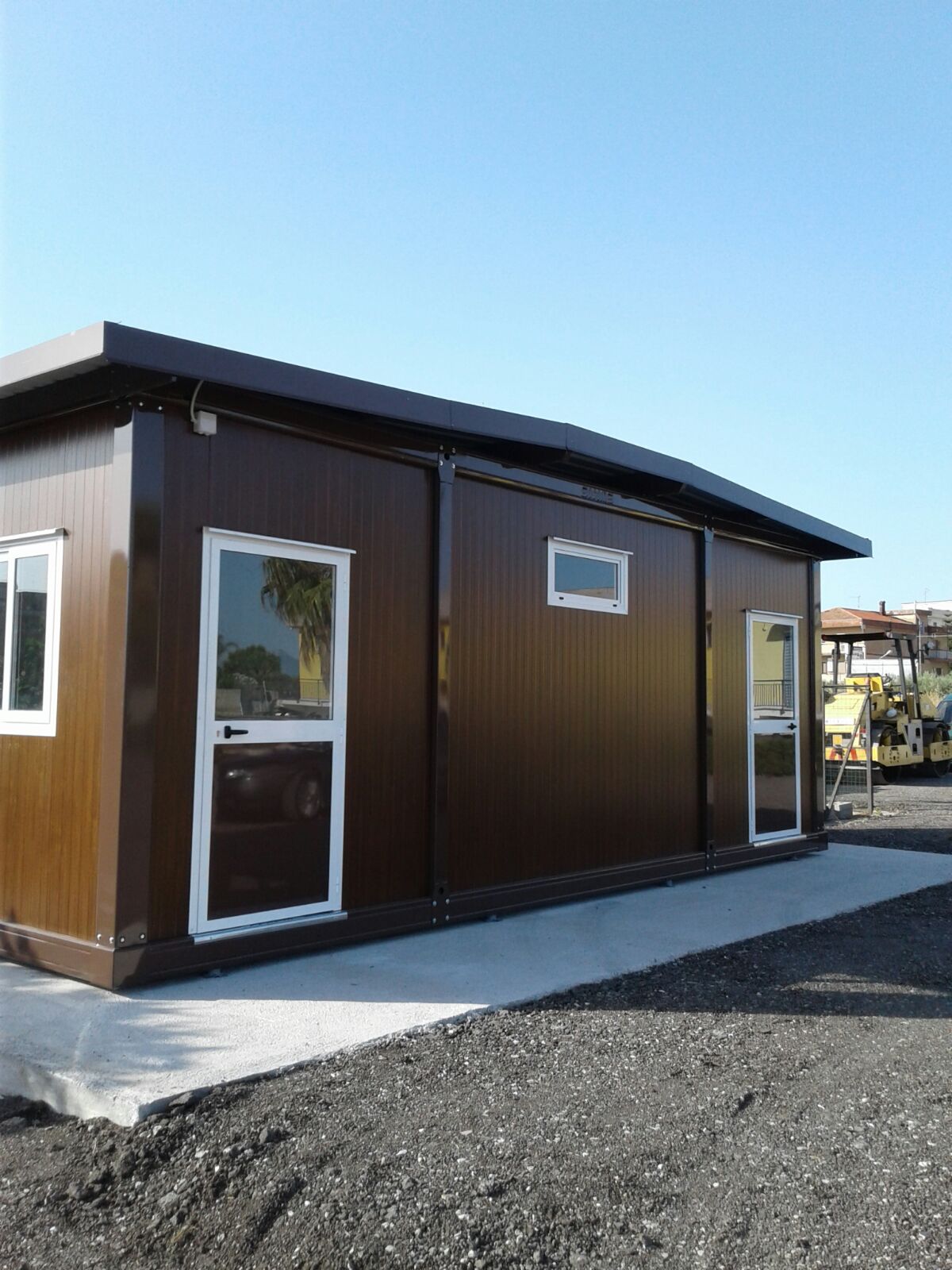

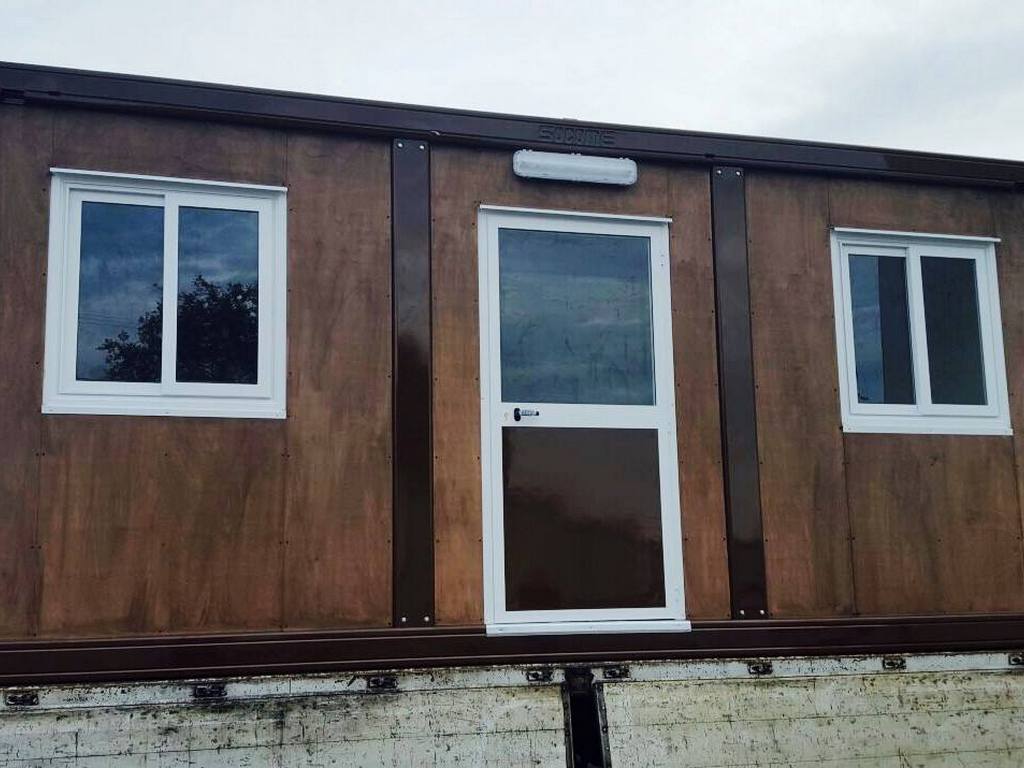

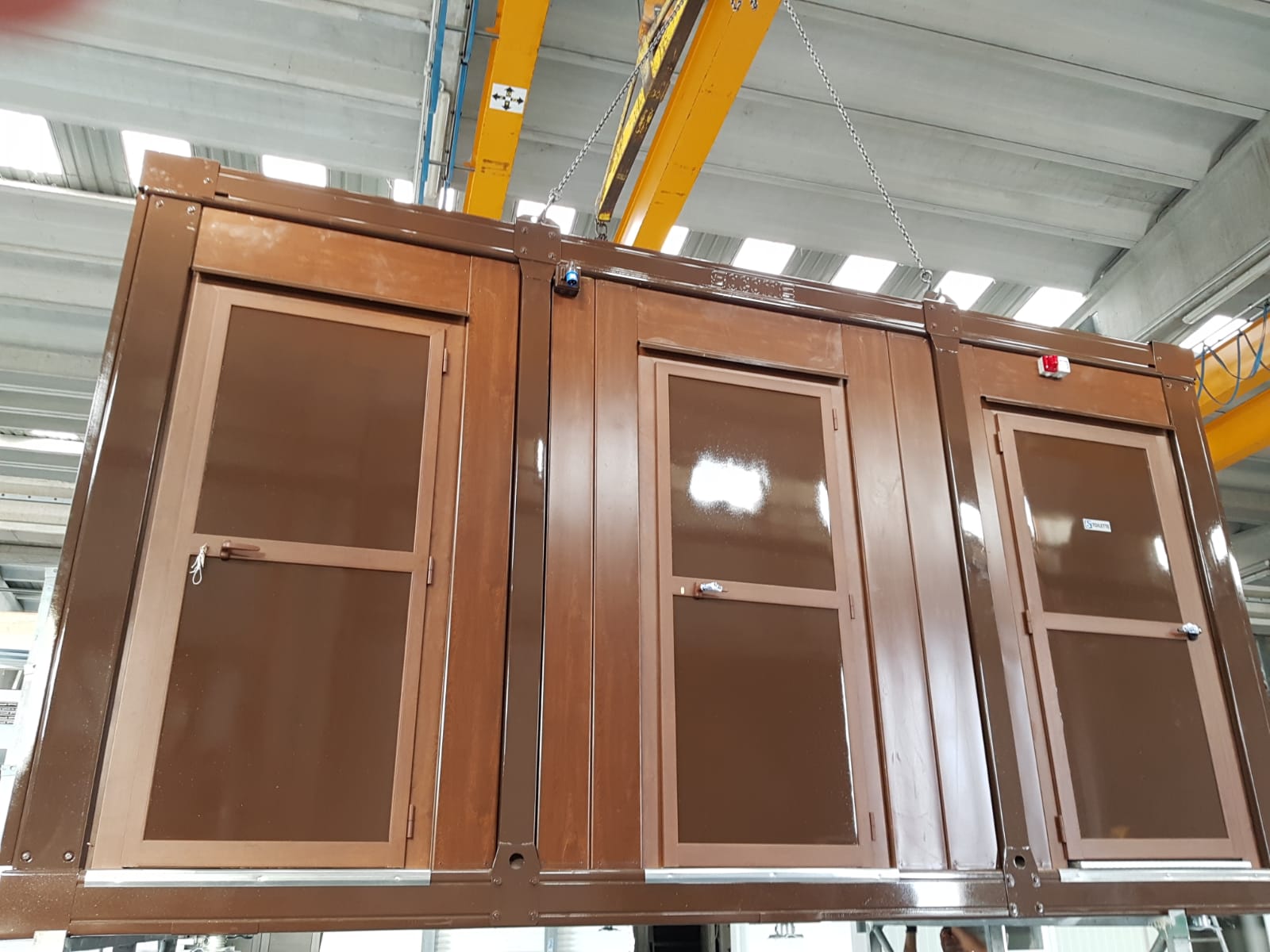

- Pannelli Tipo Legno – Struttura col. Marrone RAL 8007
- Infissi in Al – Marrone (Porte e Finestre 2 ante)

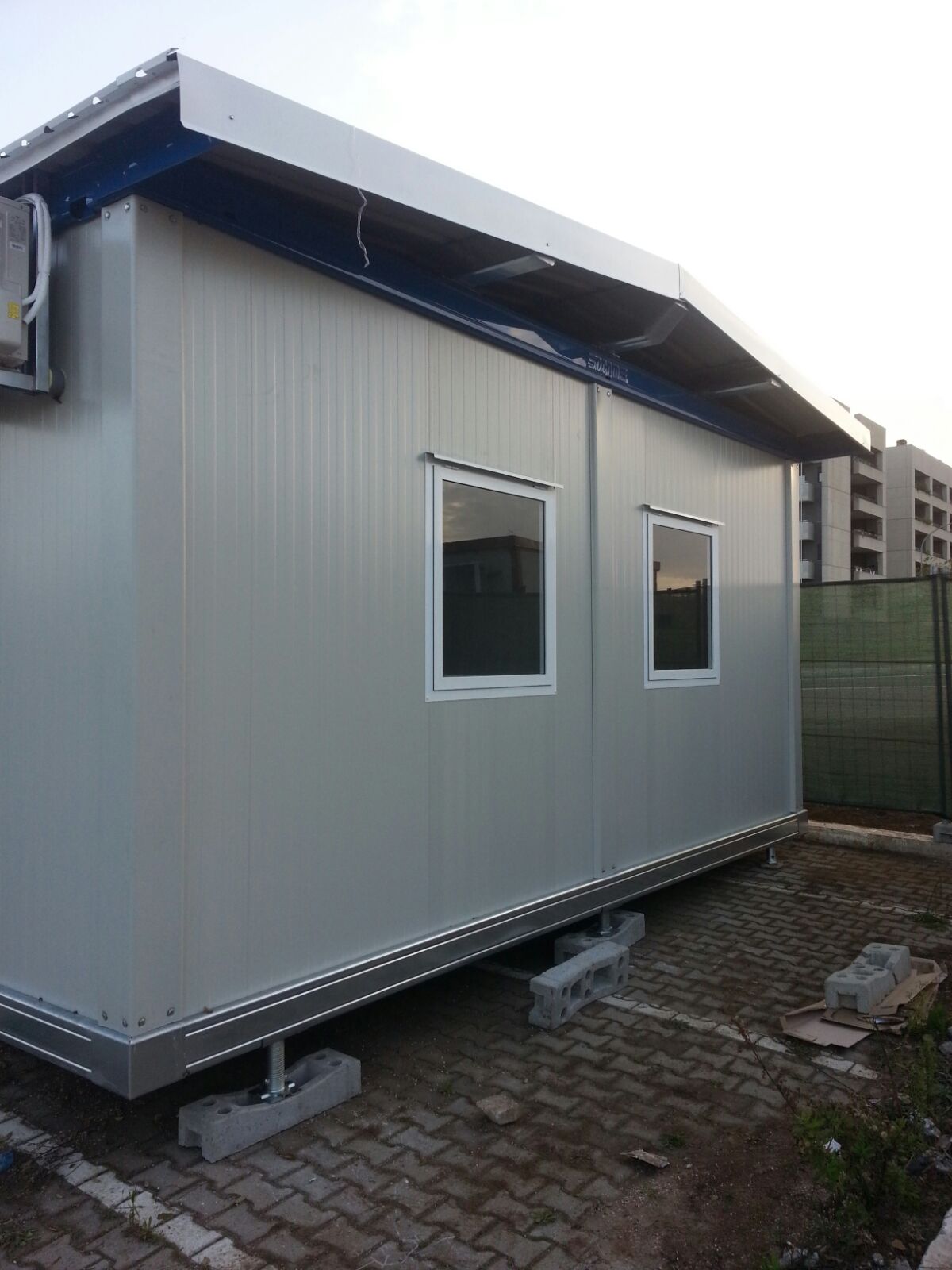

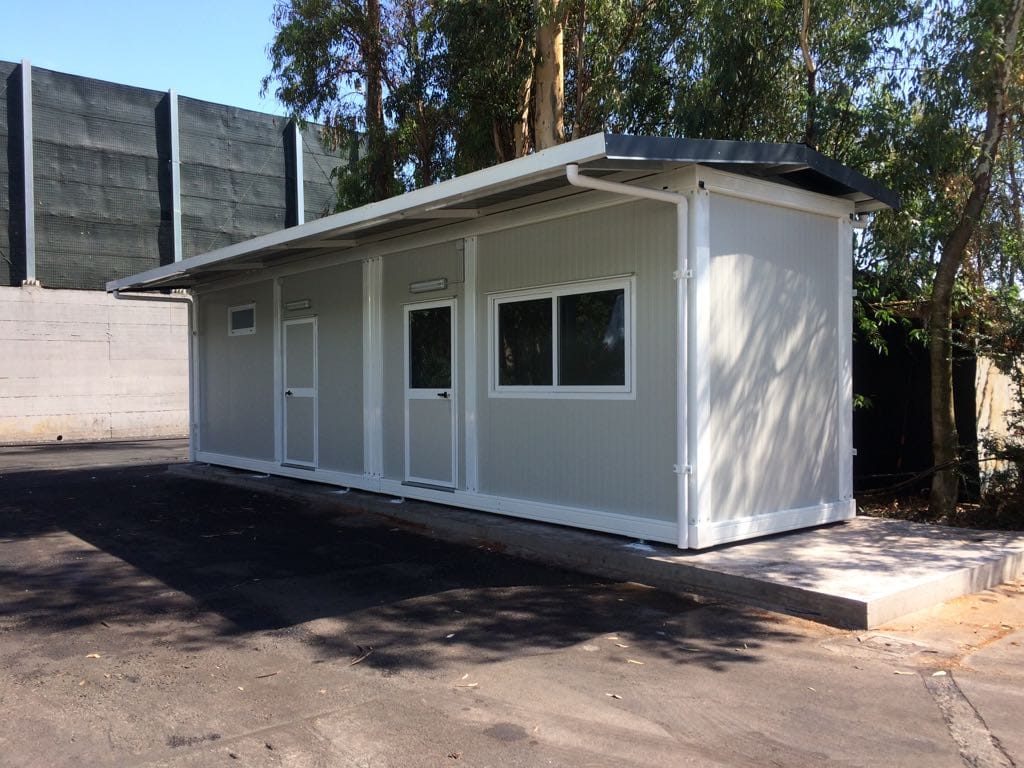

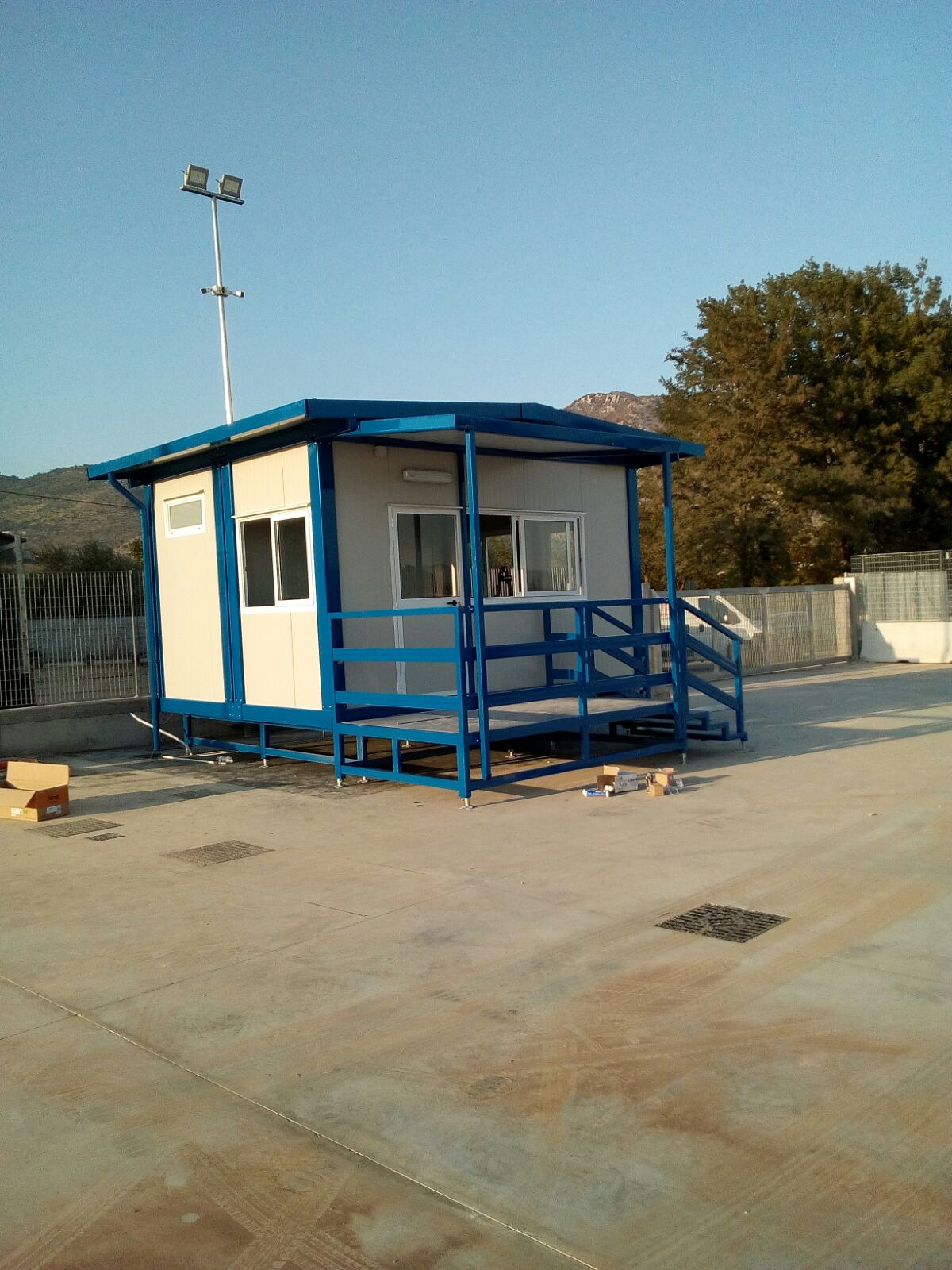

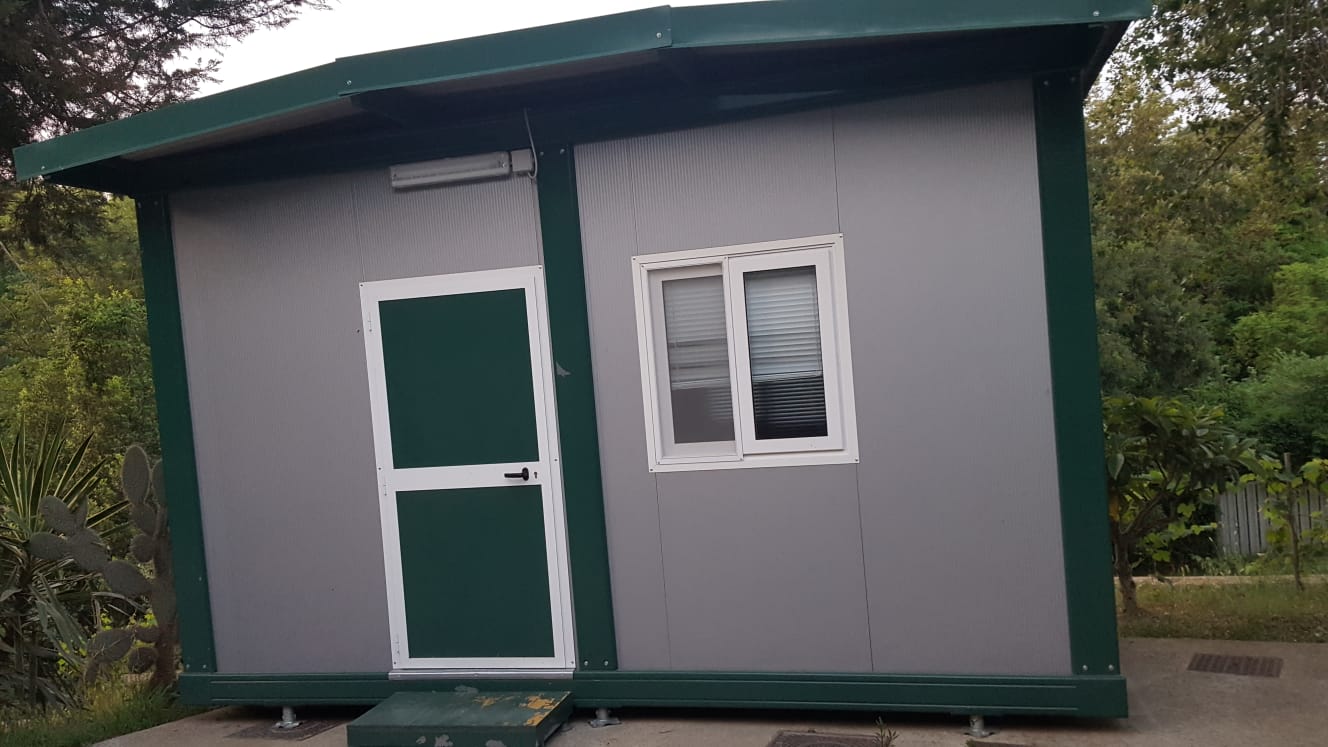

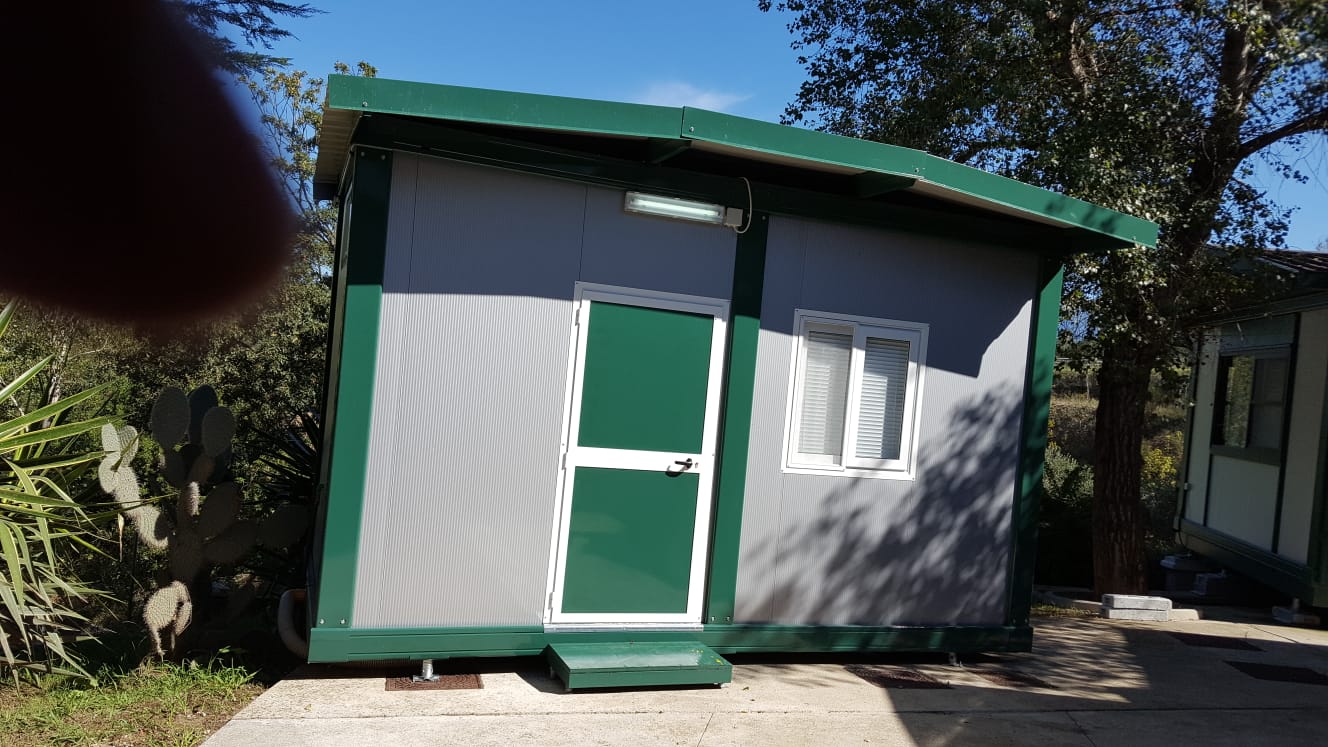

- Bungalow – Copertura 2 falde prv – con profili di bordo
- Bungalow – Copertura 2 falde Pannelli Sandwich – con profili di bordo
MONO K-70
| Codice | Lunghezza Esterna cm | Lunghezza Interna cm | Larghezza Esterna cm | Altezza Esterna cm |
|---|---|---|---|---|
| monoK-7024 | 242 | 220 | 242 | 305 |
| monoK-7030 | 300 | 278 | 242 | 305 |
| monoK-7040 | 400 | 378 | 242 | 305 |
| monoK-7050 | 500 | 478 | 242 | 305 |
| monoK-7060 | 600 | 578 | 242 | 305 |
| monoK-7070 | 700 | 678 | 242 | 305 |
| monoK-7080 | 800 | 778 | 242 | 305 |
| monoK-7090 | 900 | 878 | 242 | 305 |
| monoK-70100 | 1000 | 978 | 242 | 305 |
- Larghezza Interna 220 cm
- Altezza Interna 270 cm
- Porta Ingresso in Al – mezzo vetro vis 7mm – 105×210cm
- Finestra scorrevole 2 Ante vetro vis 7mm – 105×110cm
- Punto Luce NEON 2x36W – Presa 16A – Int.Diff. Cassetta est. AL.
- Gronda, telaio e cantonali d’angolo col. Bianco Puro RAL 9010 – DI SERIE

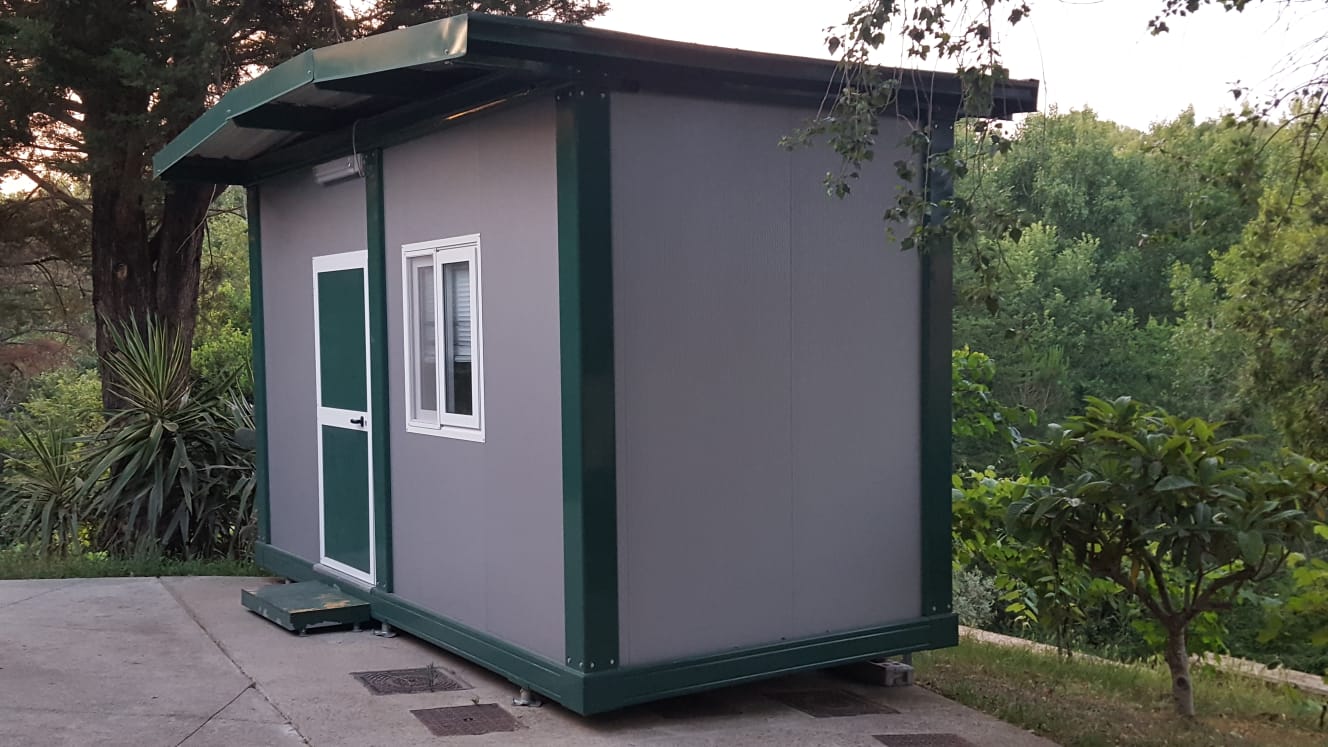

- Gronda, telaio e cantonali d’angolo col. Verde Muschio RAL 6005
- Pannelli Tipo Legno – Struttura col. Marrone RAL 8007
- Infissi in Al – Marrone (Porte e Finestre 2 ante)
- Bungalow – Copertura 2 falde prv – con profili di bordo
- Bungalow – Copertura 2 falde Pannelli Sandwich – con profili di bordo

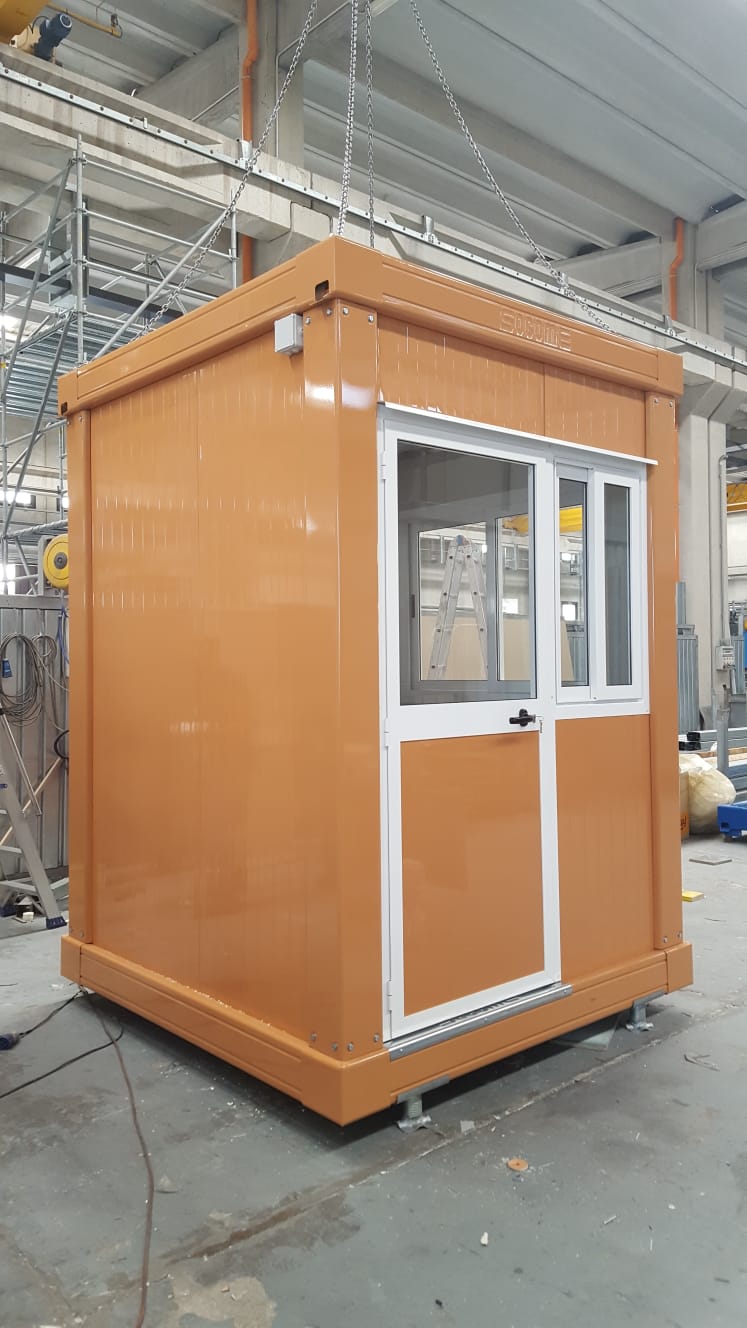

MONO-K SKR (Larghezza Ridotta)
| Codice | Lunghezza Esterna cm | Larghezza Esterna cm | Altezza Interna cm |
|---|---|---|---|
| monoKR-5020 | 200 | 200 | 250 |
| monoKR-5030 | 300 | 200 | 250 |
| monoKR-5040 | 400 | 200 | 250 |
- Altezza Interna 250cm (H.Int. 270cm – 7,5%)
- Larghezza Interna 178 cm
- Lunghezza Interna (Lungh. – 22cm)
- Porta Ingresso in Al – mezzo vetro vis 7mm – 105×210cm
- Finestra scorrevole 2 Ante vetro vis 7mm – 105×110cm
- Punto Luce NEON 1x36W – Presa 16A – Int.Diff. Cassetta est. AL.
- Gronda, telaio e cantonali d’angolo col. Bianco Puro RAL 9010 – DI SERIE
DOTAZIONI di SERIE
- n.1 portafinestra in Al 105×210cm mezzo/vetro vis7mm — finestra in Al scorrevole 105×110cm -vis7mm
- n.1 punto luce interno/neon/led 2x36W -n.1presa monofase 16A -n.1 differenziale magnetotermico -cassetta di alimentazione esterna-presa di terra
- n.4 inserti appositi scarico acque meteoriche, a pelo libero -n.4 fori rettangolari di troppo pieno
- struttura esterna: telaio di base, cantonali d’angolo e gronda col. Bianco Puro RAL 9010
DESCRIZIONE TECNICA
BASAMENTO
Struttura di base di tipo portante in profili di acciaio zincato sendzimir, collegati a mezzo saldatura con appositi cubotti d’angolo. Pavimento in legno idrofugo auto-estinguente dello spessore di 18/20mm, posato a mezzo giustapposizione alla struttura di base, sostenuto da lamiere grecate-zn e fissato meccanicamente alla stessa con viti autoforanti zn. Finitura con telo plastico special. Portata pavimento 200 kg/mq. Struttura di robusta consistenza con possibilità di inserire basette di regolazione da 60mm all’ interno dei longheroni-telaio. n. 2 coppie fino a 5.00ml; n 3 coppie per 6.00/7.00/8.00ml – n 4 coppie per 9.00/10.00 ml.
PARETI LATERALI
Costituite da pannelli monolitici sandwich in acciaio preverniciato con interposto poliuretano espanso dello spessore di 50mm, densità poliuretano 40 Kg/mc; coefficiente di trasmissione termica K= 0,44 Kcal *mq.H.*C. spessore lamiere est-int. 5/10-5/10. – lamiere interne/esterne microgrecate bianco/grigio.
COPERTURA

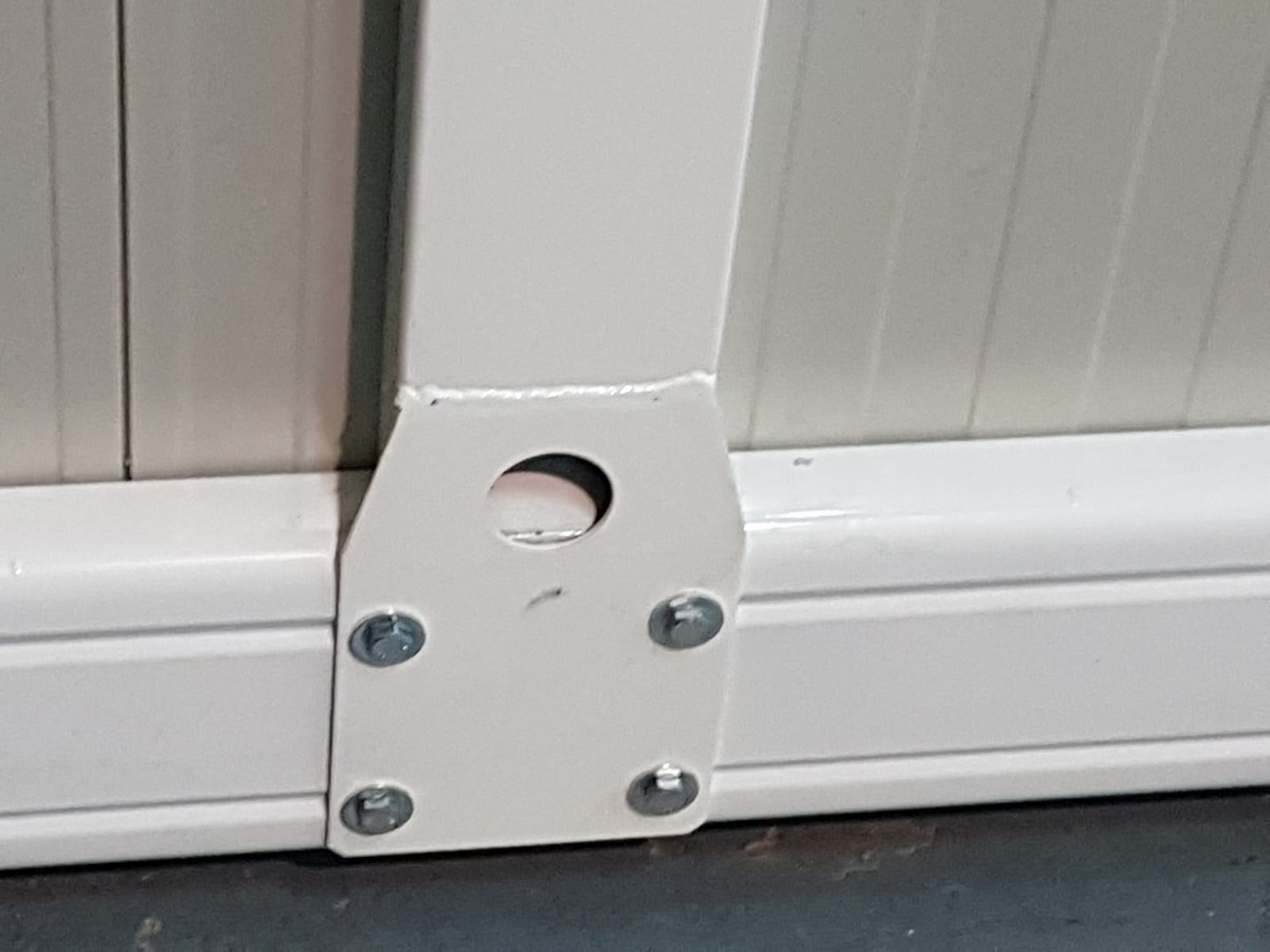

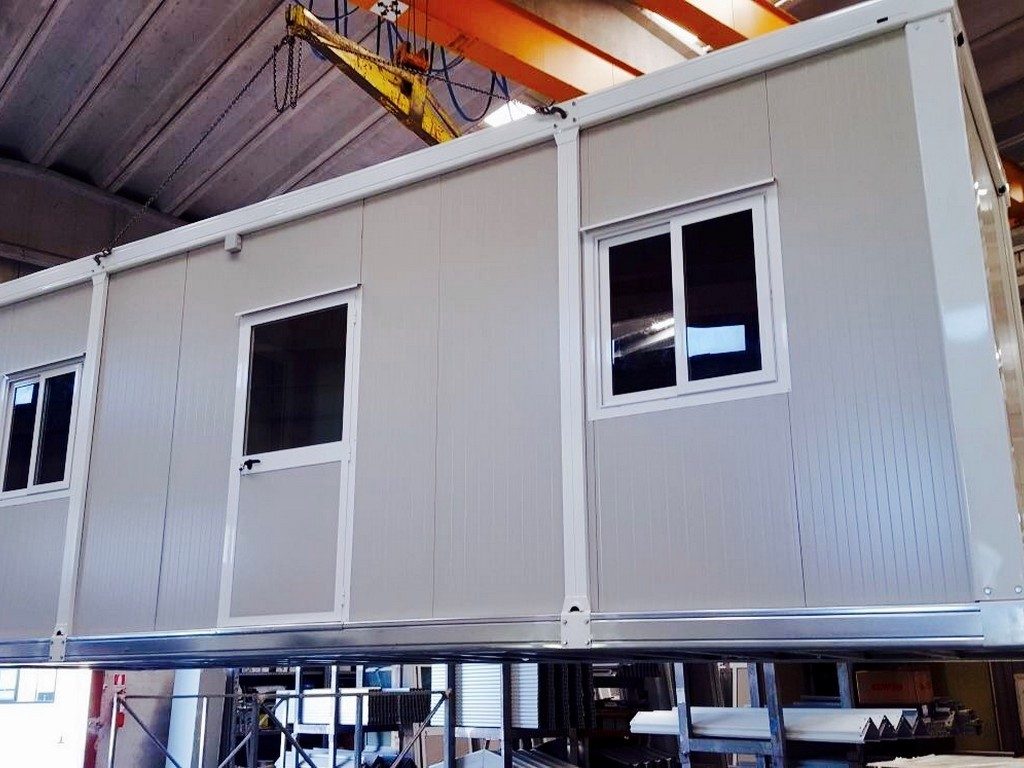

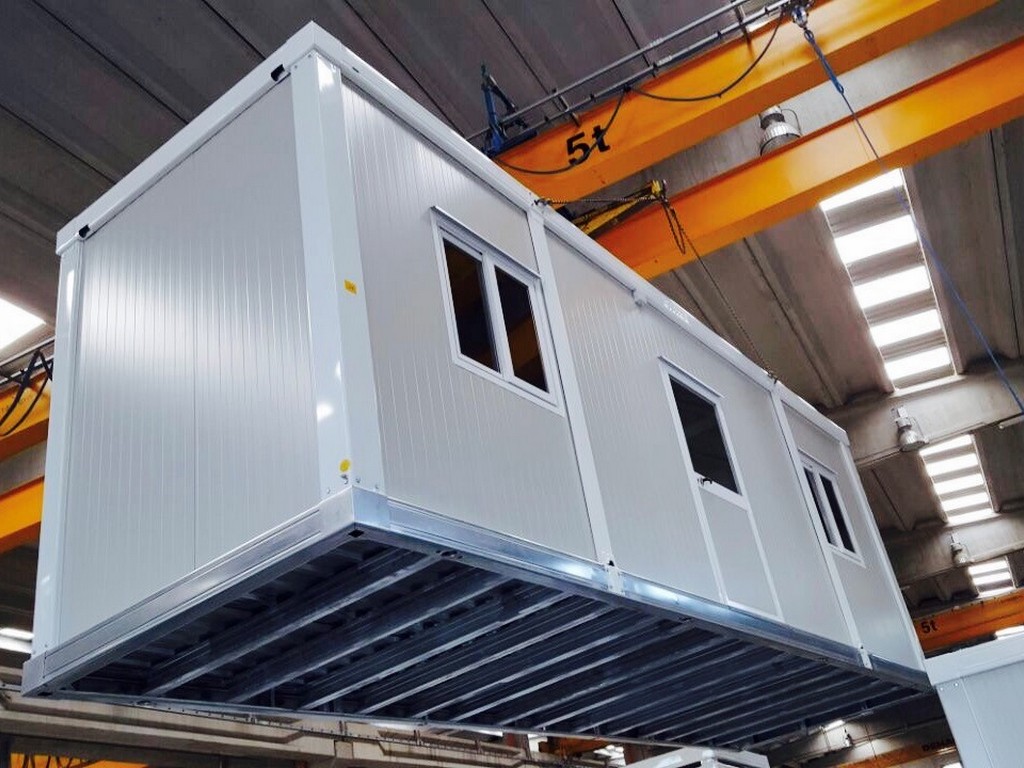

Gronda perimetrale in acciaio zincato predisposta per ricevere lamiere zn-preverniciate piegate a colmo tipo egb/401, copertura a doppia falda non a vista, controsoffitto in doghe metalliche preverniciate con coibente minerale (lana di roccia compattata di spessore 50mm) sollevamento del monoblocco previsto a mezzo staffe forate, saldate agli angoli gronda, costituiti da cubotti, stampati a freddo, zincati e predisposti per lo scarico delle acque meteoriche, a mezzo appositi inserti saldati. Acque convogliate e sufficientemente distanti dalle pareti. Nelle lunghezze della gronda sono predisposte a mezzo stampo, forature rettangolari (40×20mm)di troppo pieno. Per monoblocchi superiori a 6.00 ml il sollevamento viene assicurato mediante apposite para-aste fissate a mezzo bulloni e predisposte per l’innesto dei ganci-presa da apposite forature.

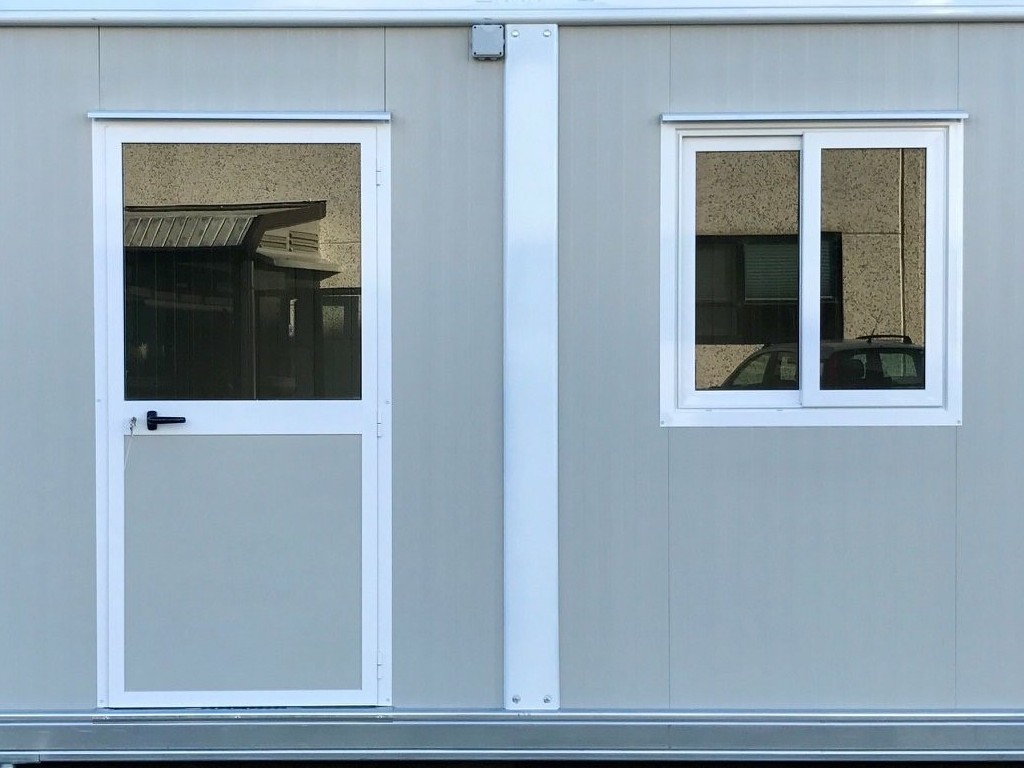

SERRAMENTI
In alluminio preverniciato col. Bianco Puro RAL 9010 Al-Mg-Si UNI 3569/6

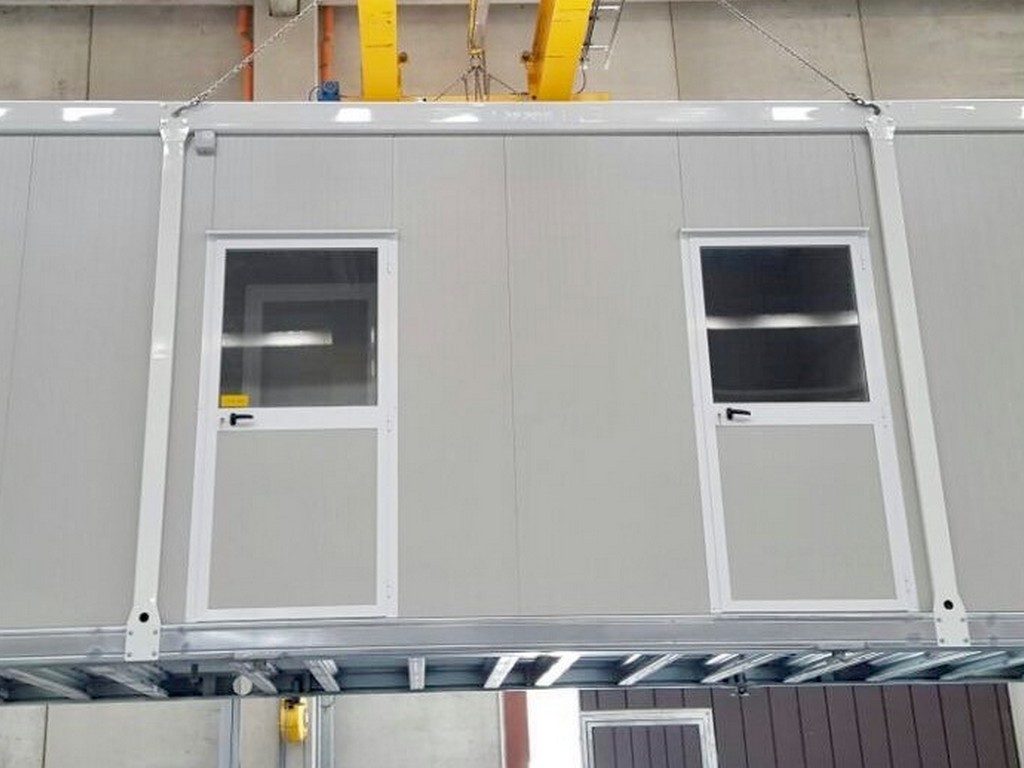

- Portafinestra a battente 105×210cm c/pannello sandwich da 30mm, vetro vis da 7 mm
- Finestra a due ante scorrevoli con maniglie a scrocco di chiusura, vetro vis da 7 mm
IMPIANTI
ELETTRICO – di tipo a vista costituito da differenziale magnetotermico da 16A, punto luce (neon 2x36W) presa monofase da16A, cassetta di alimentazione e presa di terra esterni. L’impianto installato rispetta le norme CEI, materiali impiegati IMQ.
L’Impianto certificato secondo normativa ex art. 7 del D.M. 37 del 22.01.2018.
IDROSANITARIO – di tipo a vista con tubazioni in polipropilene saldate a caldo agli inserti filettati e fissate a parete con appositi gruppi in PVC stampato. Igienici (wc-lavabi-piatti doccia-bidet-orinatoioi) in vitreus-china porcellanata, cassette di scarico in PVC a parete, rubinetteria in ottone cromato di buona qualità applicata agli utilizzatori con appositi innesti. La produzione di acqua calda interna ai manufatti avviene con boiler elettrico, esterna con caldaie-gas, pannelli solari o altro. Scarichi convogliati all’ interno del telaio di base, unica tubazione 100 mm a filo telaio esterno.

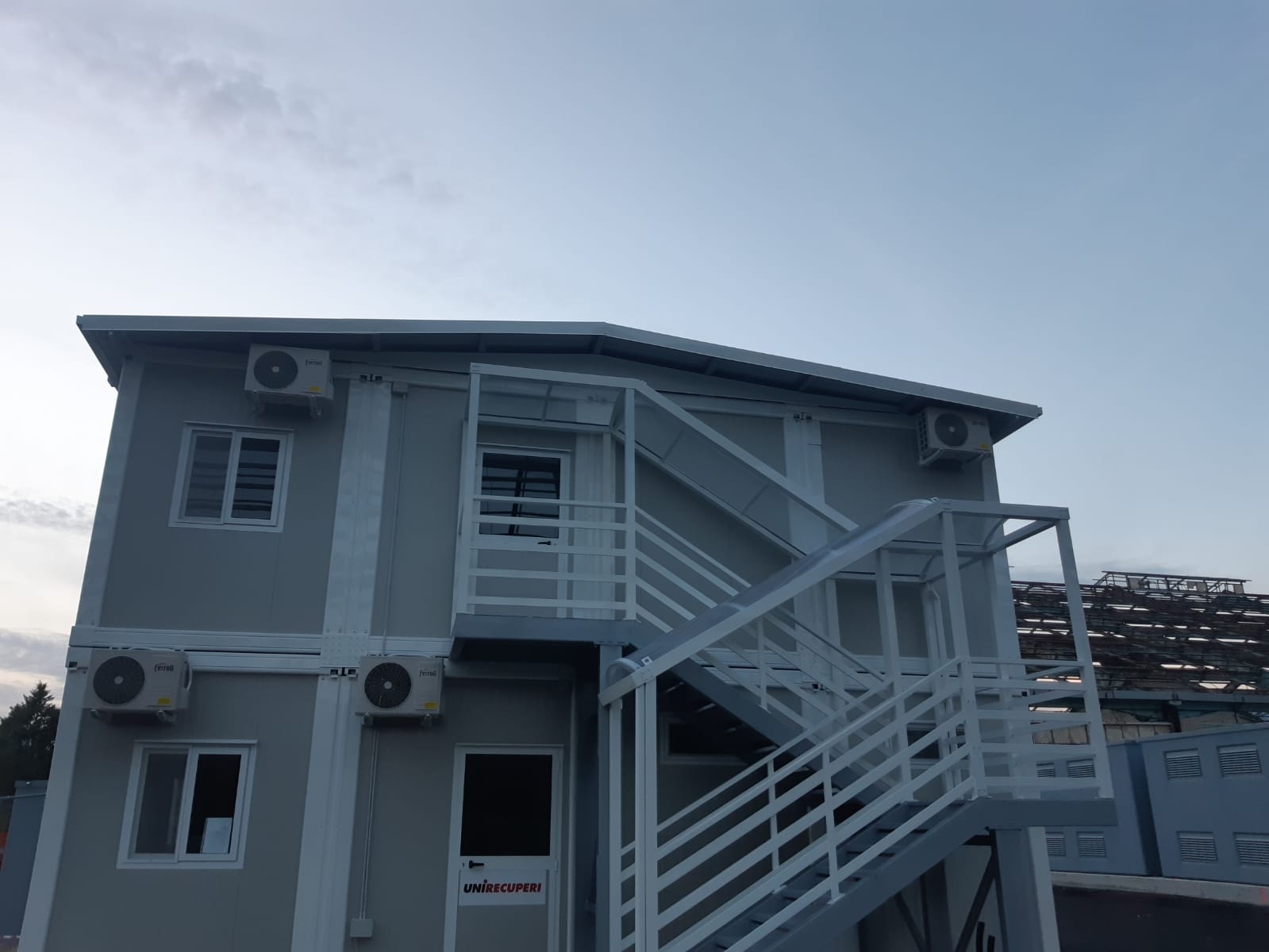

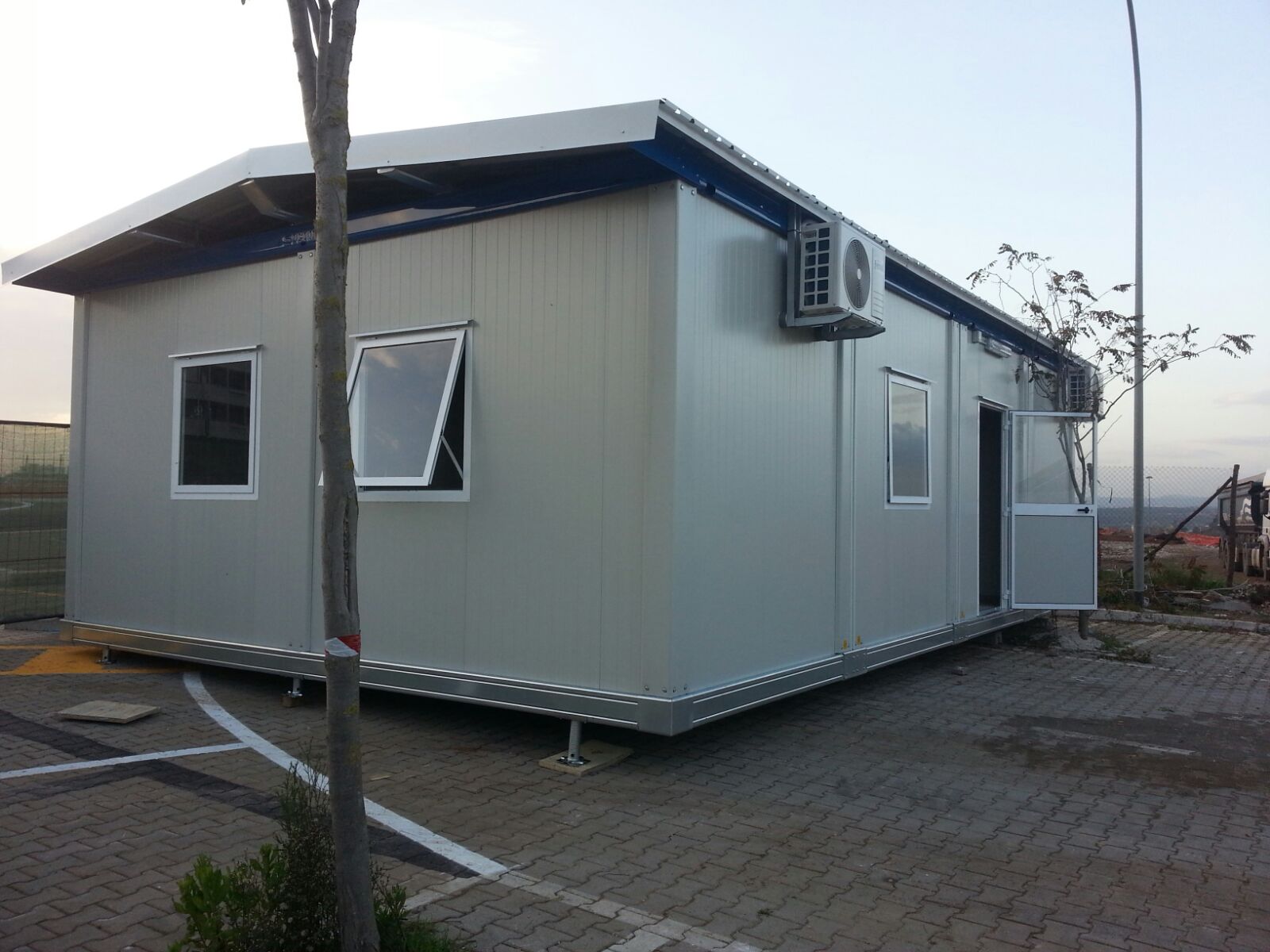

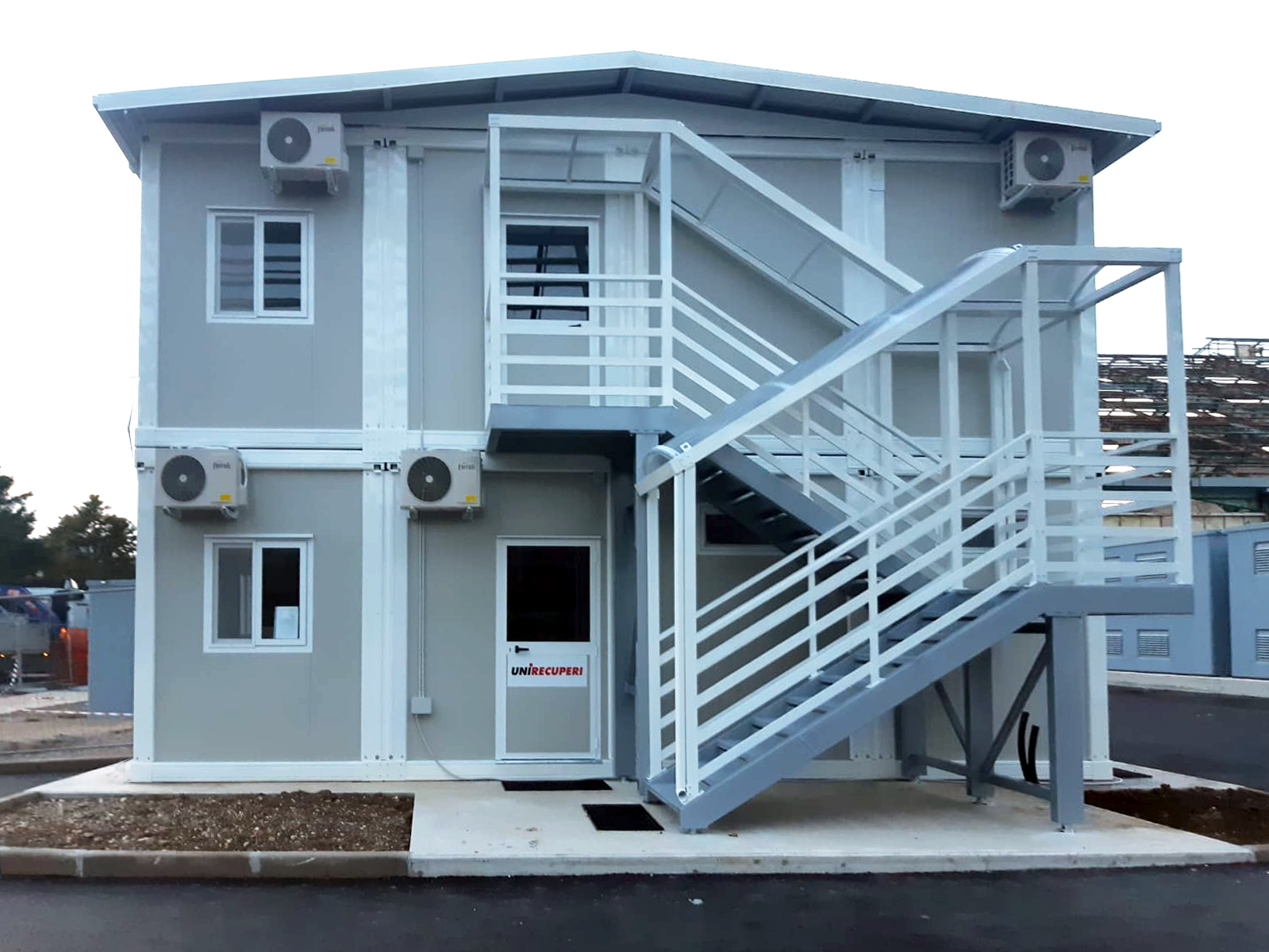

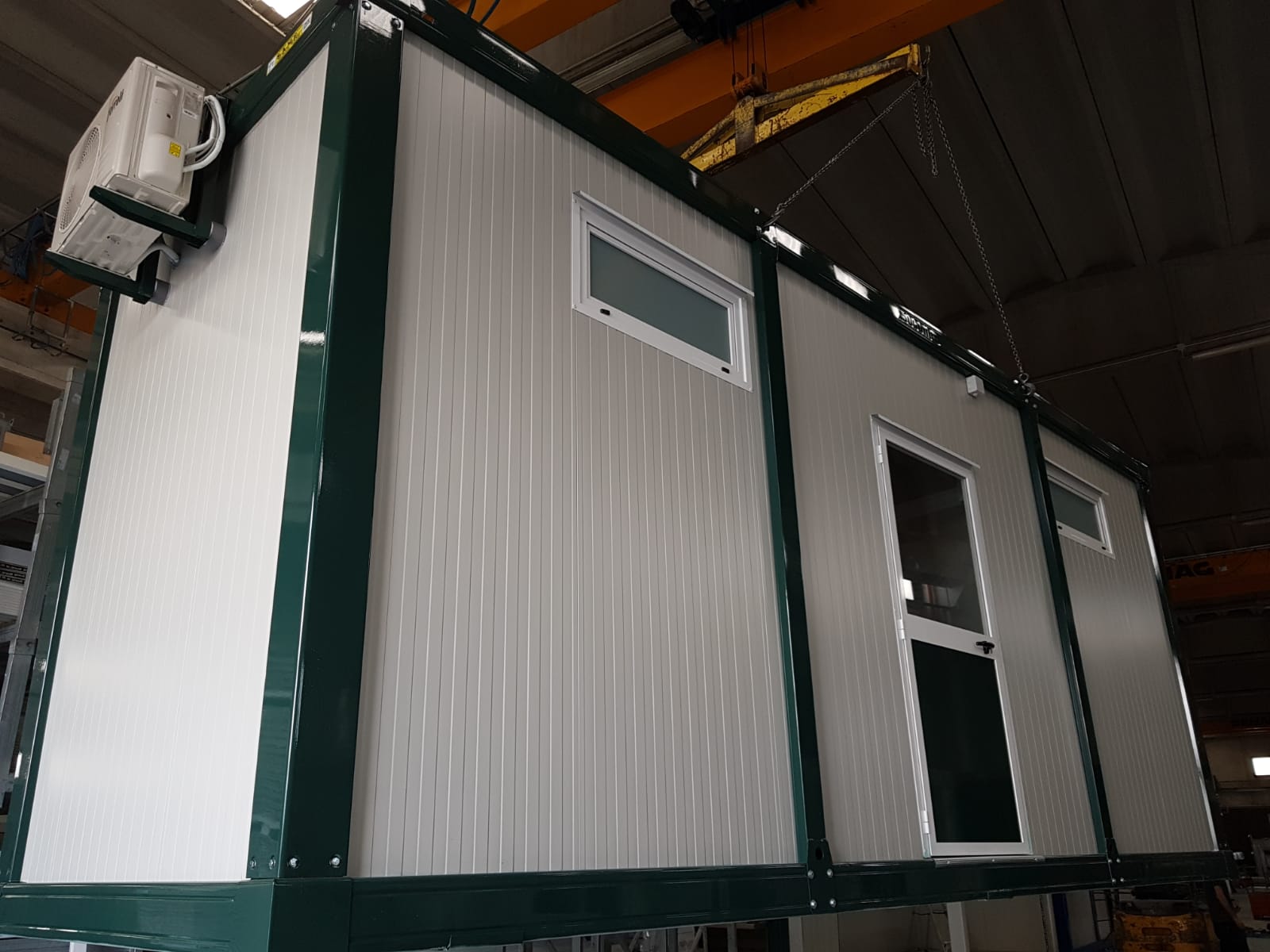

CONDIZIONAMENTO – di tipo MONOSPLIT o DUALSPLIT da 9000-12000-18000 BTU, marca nazionale, completo di attacchi e fissaggi per garantire un funzionamento sicuro ed ottimale.
