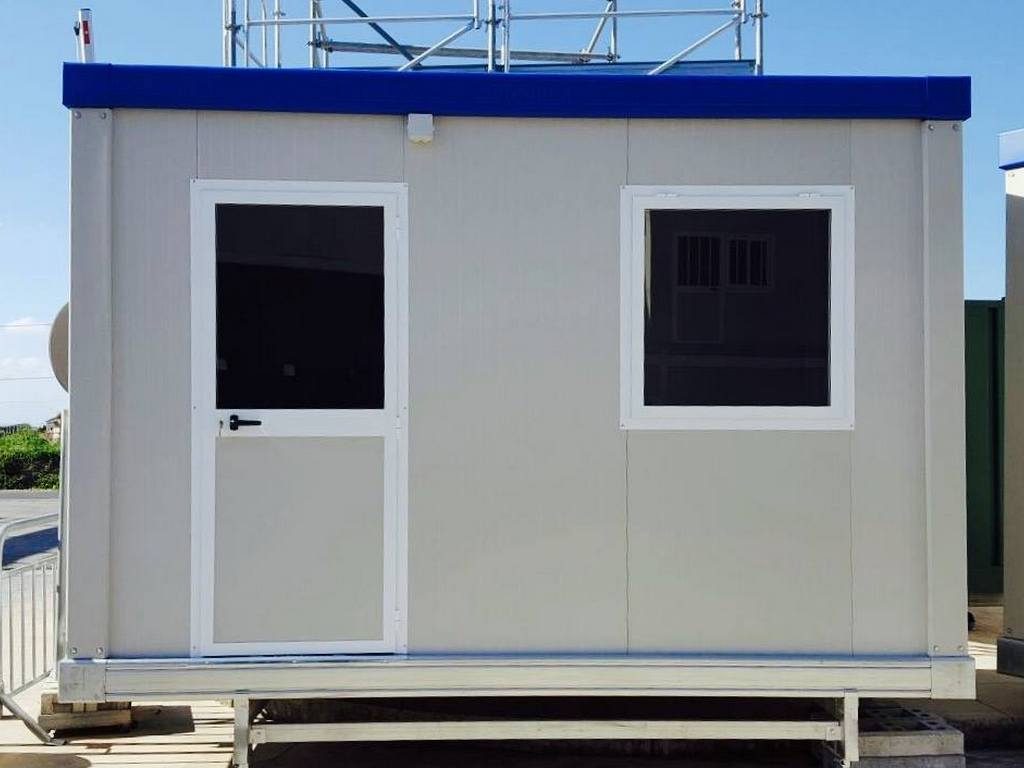

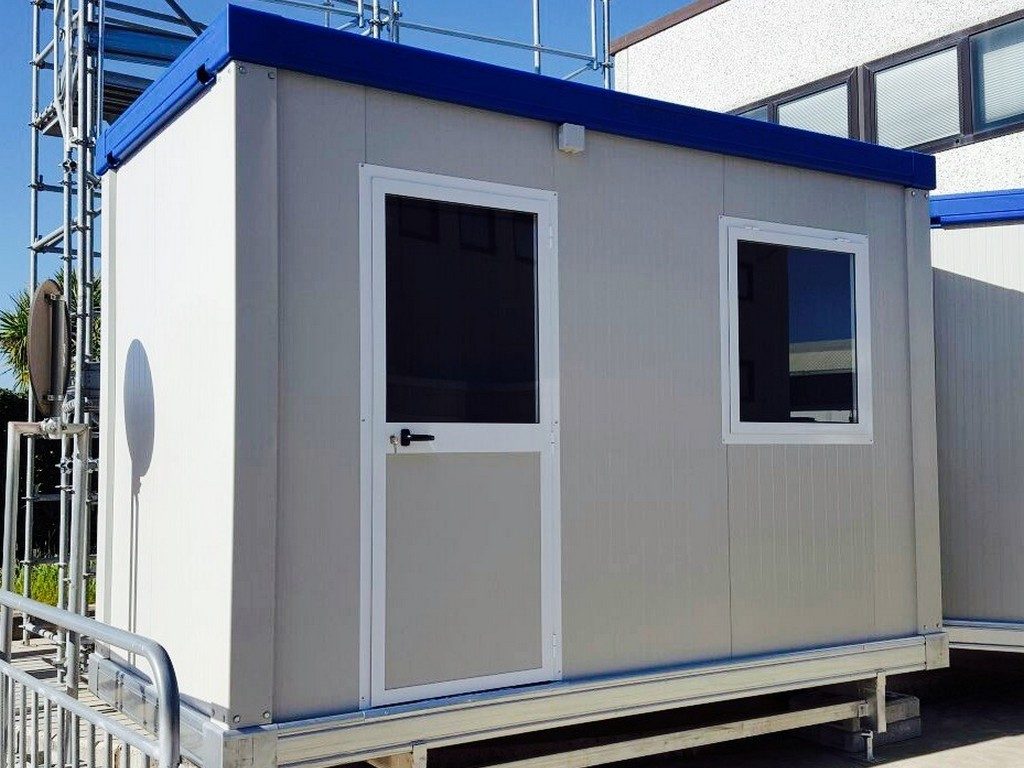

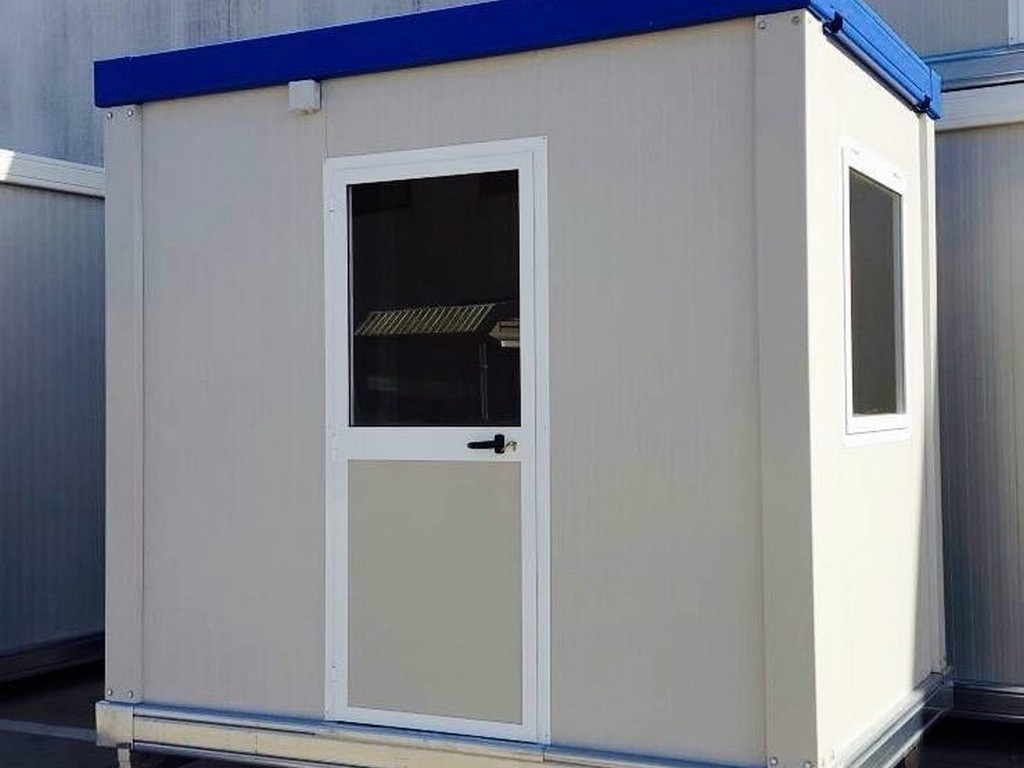

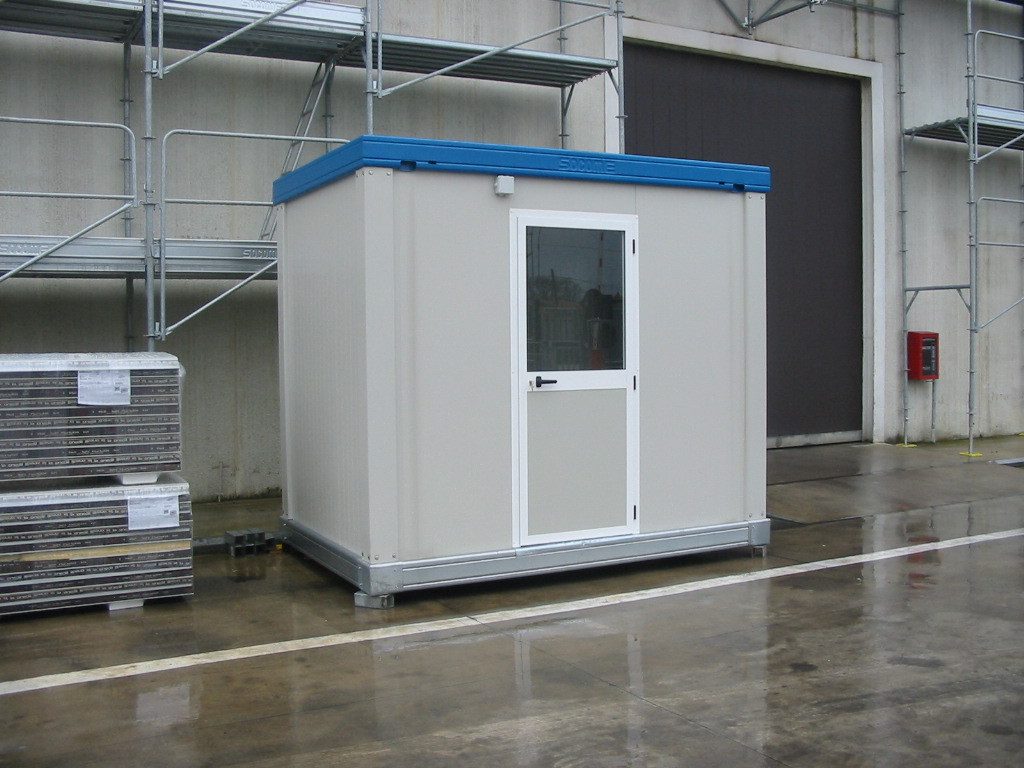

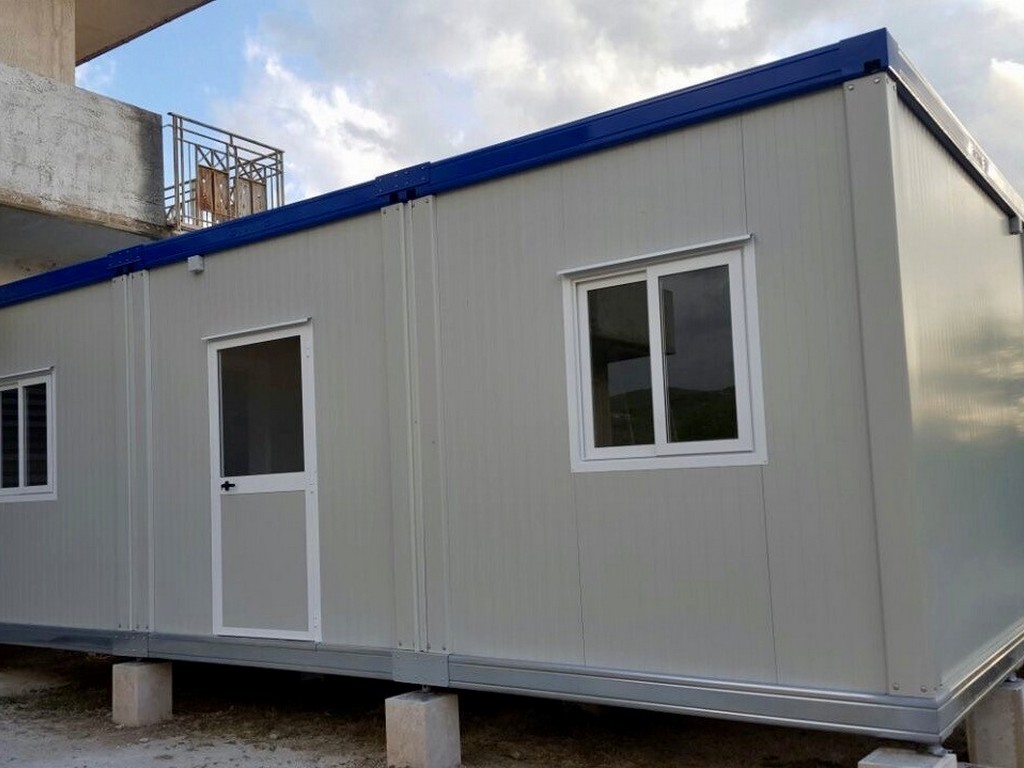

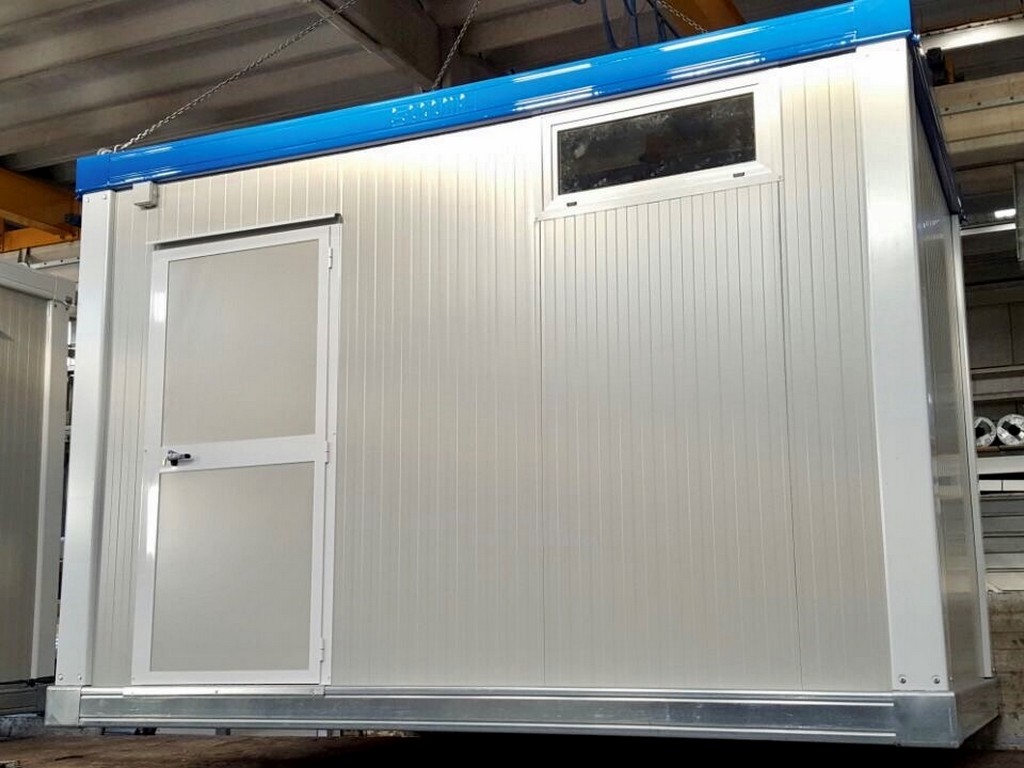

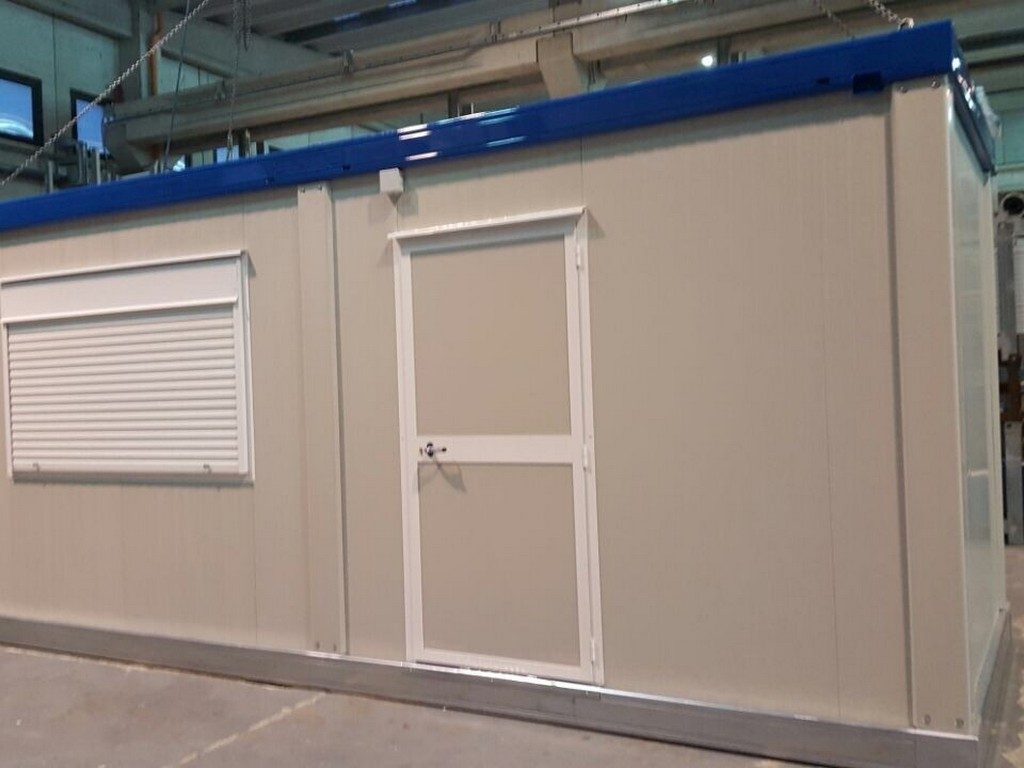

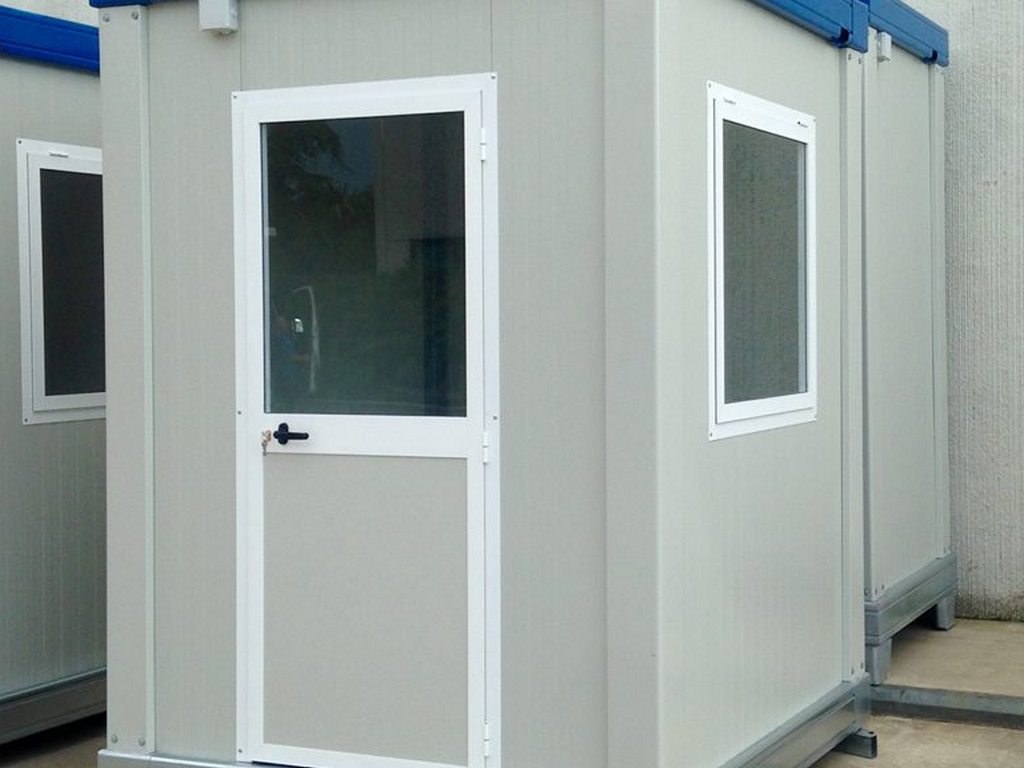

Mono-Standard
Impiegati in modo particolare nella cantieristica, ed in tutti gli usi civili, agricoli ed industriali, dove i costi hanno una particolare valenza in rapporto agli utilizzi impiegati.
Monoblocchi di buona qualità atti a risolvere problematiche logistiche ed interventi di natura provvisionale.
| Mono STL-40 | Mono STL-70 | |||
|---|---|---|---|---|
| Lunghezza | Larghezza | H. Est 275 cm | H. Est 305 cm | |
| cm | cm | H. Int 240 cm | H. Int 270 cm | |
| Codice | Codice | |||
| 200 | 242 | MONO-STL-200.40 | MONO-STL-200.70 | |
| 242 | 242 | MONO-STL-242.40 | MONO-STL-242.70 | |
| 300 | 242 | MONO-STL-300.40 | MONO-STL-300.70 | |
| 400 | 242 | MONO-STL-400.40 | MONO-STL-400.70 | |
| 500 | 242 | MONO-STL-500.40 | MONO-STL-500.70 | |
| 600 | 242 | MONO-STL-600.40 | MONO-STL-600.70 | |
| 700 | 242 | MONO-STL-700.40 | MONO-STL-700.70 | |
| 800 | 242 | MONO-STL-800.40 | MONO-STL-800.70 | |
| 900 | 242 | MONO-STL-900.40 | MONO-STL-900.70 | |
| - Struttura di base ZN - Gronda bianco RAL 9010 | ||||
| - Telaio gronda e cantonali - RAL a richiesta (supplemento) | ||||
DOTAZIONI DI SERIE
| Pannelli sandwich sp=50mm ( 4/10 + 4/10 ) k=0,44 w/mq k |
| Lamiera supporto pavimento portata 200 kg/mq (supplemento) |
| 1 porta d’ ingresso in AL ½ vetro vis. 7mm 105×210 cm |
| 1 finestra scorrevole in AL vetro vis. 7mm 105×210 cm |
| 1 punto luce a plafone led: 1x36w ≤ l=400cm ― 2x36w ≥ l=500cm |
| 1 presa monofase 16 A |
| 1 interruttore differenziale magnetotermico |
| 1 cassetta di alimentazione esterna |
| Impianto conforme a norma d.m. 37/08 |
| Finitura pavimento PVC standard portata 150 kg/mq |
| Copertura ZN – Soffitto doghe PRV + lana minerale |
DESCRIZIONE TECNICA
BASAMENTO
Struttura di base di tipo portante in profili di acciaio zincato sendzimir, collegati a mezzo saldatura con appositi cubotti d’angolo. Pavimento in legno idrofugo auto-estinguente dello spessore di 18/20mm, posato a mezzo giustapposizione alla struttura di base e fissato meccanicamente alla stessa, con viti auto-foranti ZN. Finitura con telaio plastico standard. PORTATA 150kg/mq.
I monoblocchi STR hanno di serie la lamiera sottopavimento con portata 200 kg/mq.
PARETI LATERALI
Costituite da pannelli monolitici sandwich in acciaio preverniciato con interposto poliuretano espanso dello spessore di 50mm, densità poliuretano 40 kg/mc. Trasmittanza termica K=0,44 W/mq K, ( K=0,38 Kcal/mq h°C ). Spessore lamiere est-int 4/10-4/10, lamiere interne/esterne micro-grecate bianco/grigio.

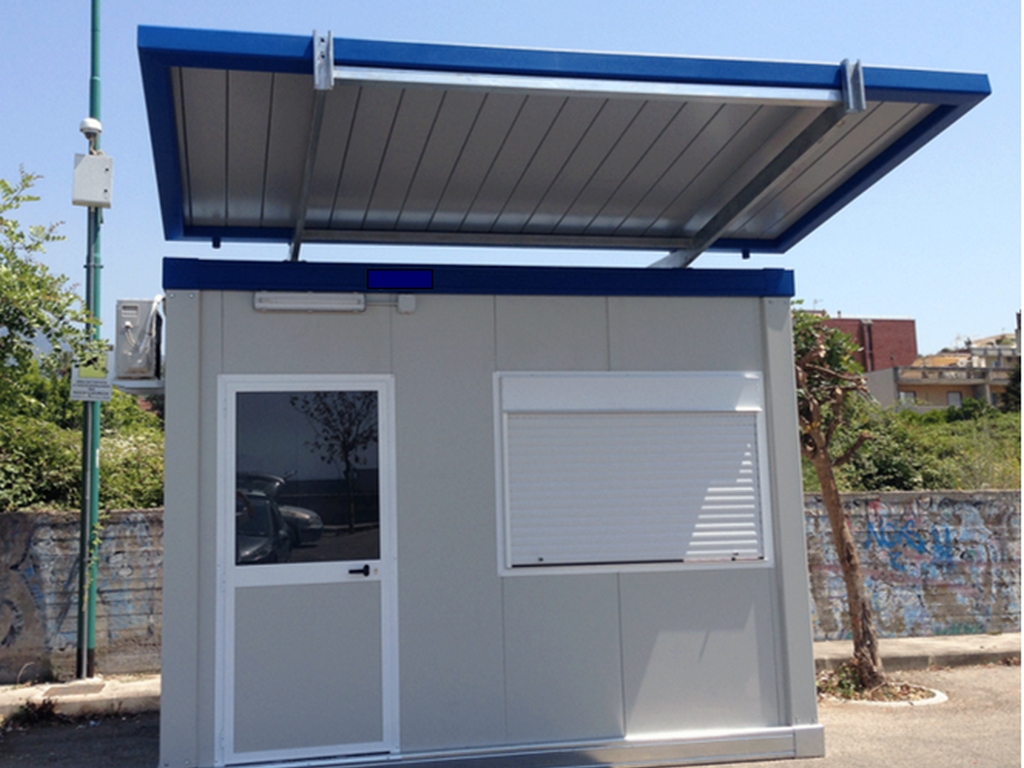

COPERTURA

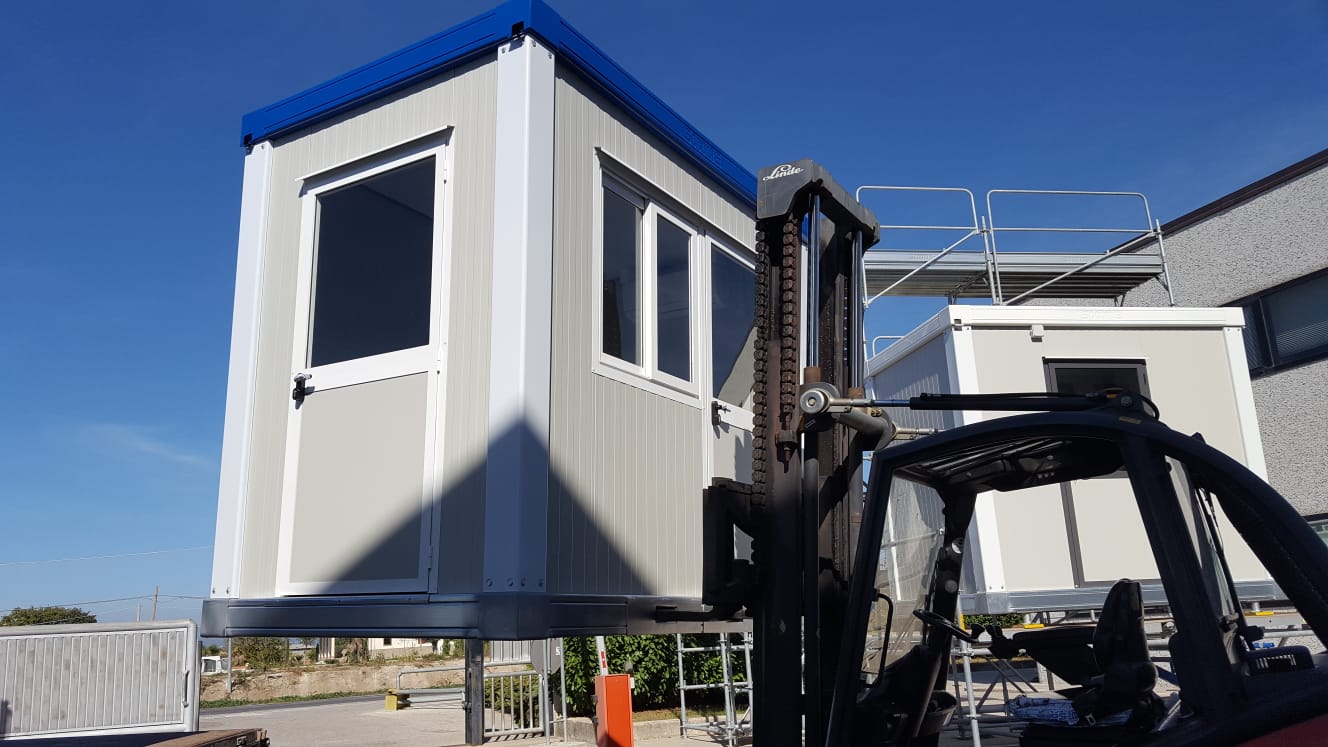

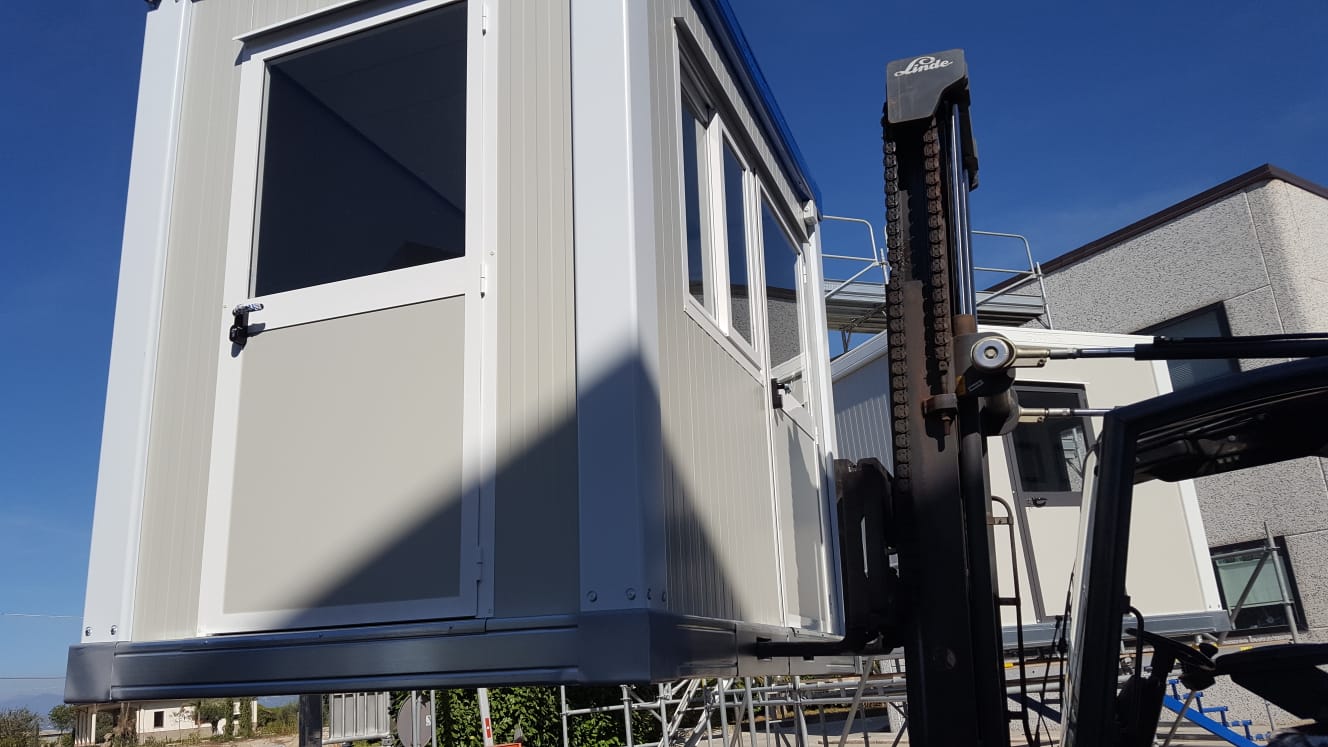

Gronda perimetrale in acciaio zincato predisposta per ricevere lamiere zincate, piegate a colmo tipo egb/401, copertura a doppia falda non a vista, controsoffitto in doghe preverniciate con coibente minerale Sp=50mm. Sollevamento del monoblocco previsto a mezzo staffe forate, saldate agli angoli gronda, costituiti da cubotti, stampati a freddo, zincati e predisposti per lo scarico delle acque meteore con appositi inserti saldati, acque convogliate e distanti dalle pareti. Nelle lunghezze della gronda sono predisposte a mezzo stampo, forature rettangolari (40x20mm) di troppo pieno

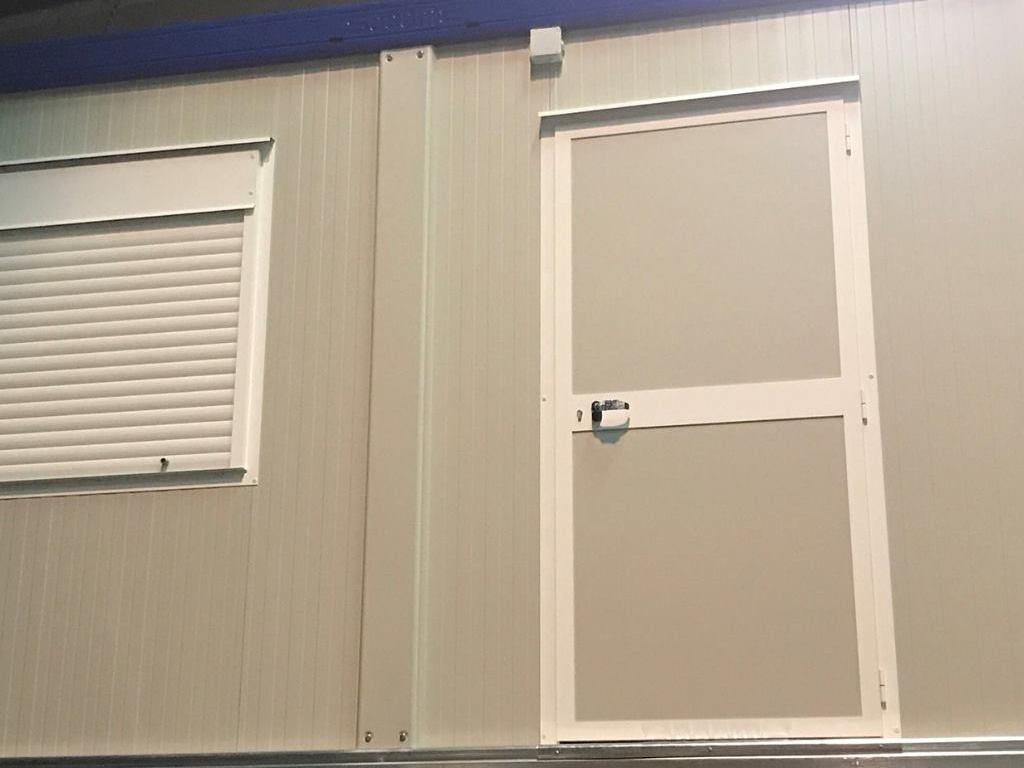

SERRAMENTI
In di lega alluminio EN 6060 preverniciato (bianco puro RAL 9010):

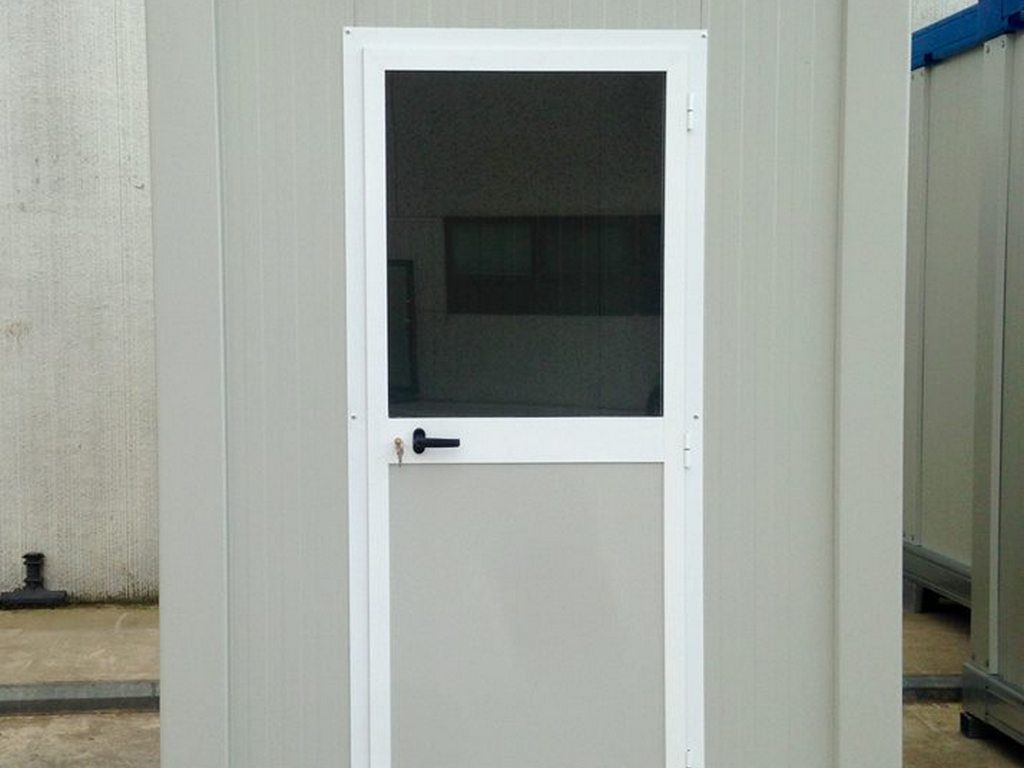

- Portafinestra a battente 105x210cm c/ pannello sandwich da 30 mm, vetro superiore VIS 7mm;

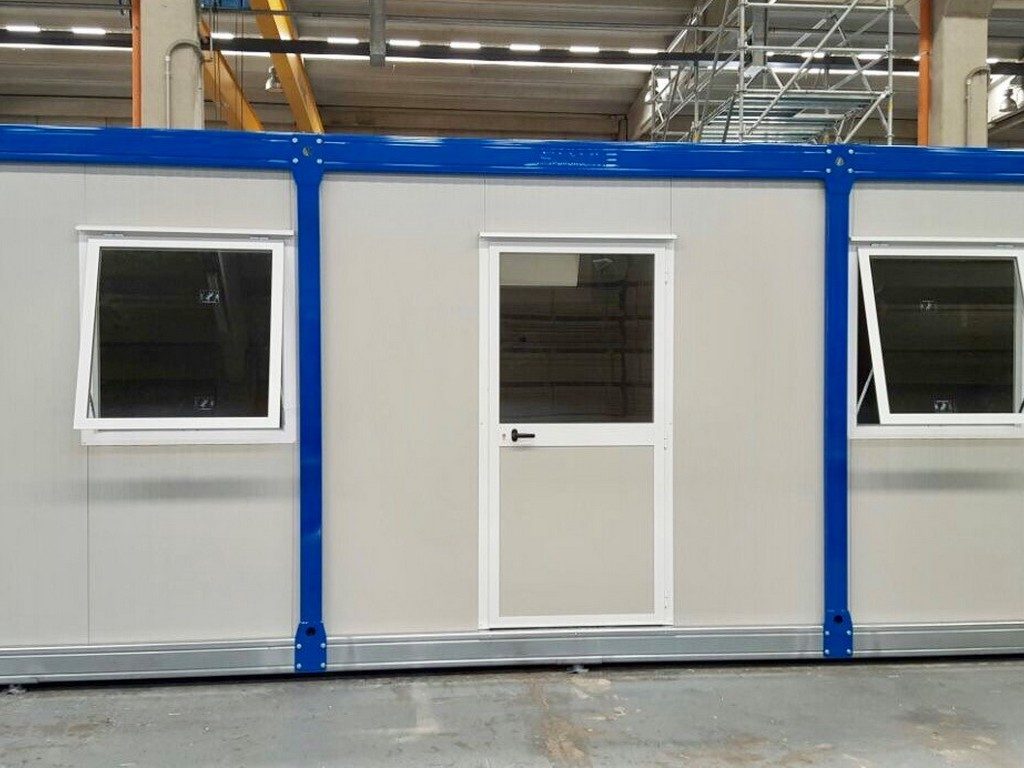

- Finestra a sporgere verso l’esterno 105x110cm, maniglia di chiusura, vetro VIS 7mm – SGR
- Finestra scorrevole a due ante 105x110cm con vetro VIS 7 mm – STR STL
A richiesta possono essere realizzati serramenti di tipologia diversa.
IMPIANTI
ELETTRICO
- A vista costituito da interruttore diff. magnetotermico da 16A, p. luce a parete (60 W—SGR), a plafone
(LED 1×36 LED 2x36W—SGR-STR-STL) presa monofase da 16A, cassetta di alimentazione esterna.
L’impianto installato rispetta la norma CEI, materiali impiegati con marchio IMQ. Impianto certificato secondo DM 37/08.

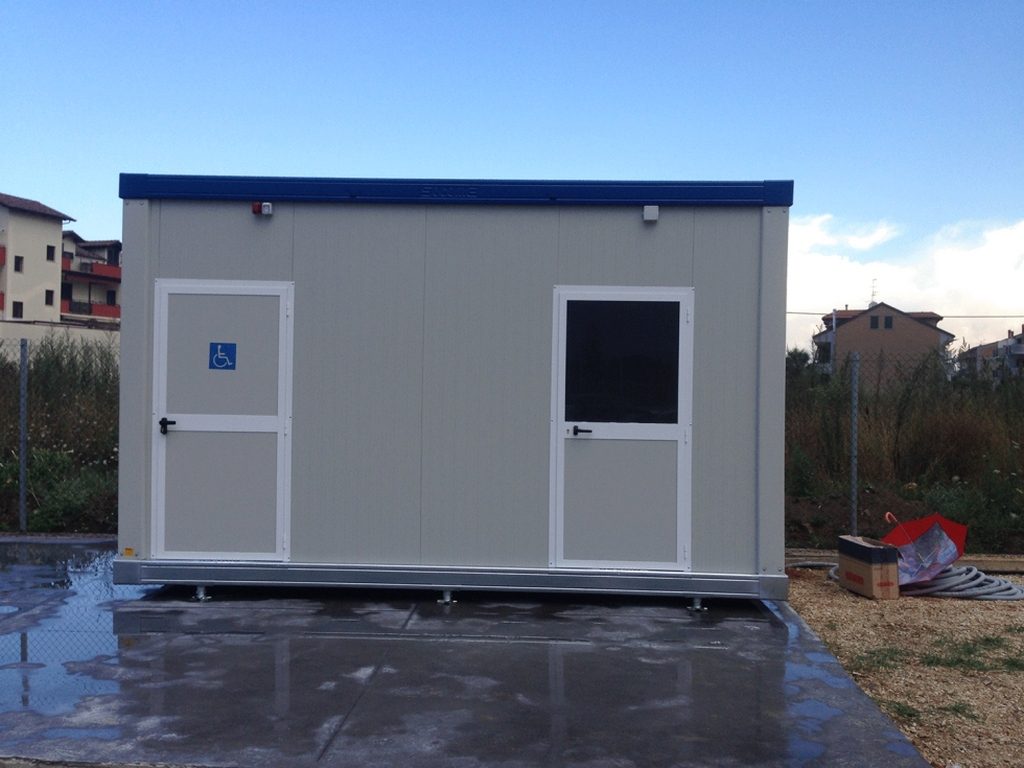

IDROSANITARIO
- A vista, con tubazioni in polipropilene, saldate a caldo agli inserti filettati e fissate a parete con appositi gruppi di fissaggio.
- Igienici (WC, lavabi, piatti doccia, bidet, orinatoi) in vitreous-china porcellanata, cassette di scarico in pvc a parete, rubinetteria in ottone cromato, di buona qualità, applicata agli utilizzatori, con appositi innesti.
- Acqua calda interna ai manufatti prodotta con boiler-elettrici, a richiesta con caldaie a gas, solare termico e quanto altro.
- Scarichi convogliati all’interno della struttura di base, con unica tubazione da 100mm a filo telaio

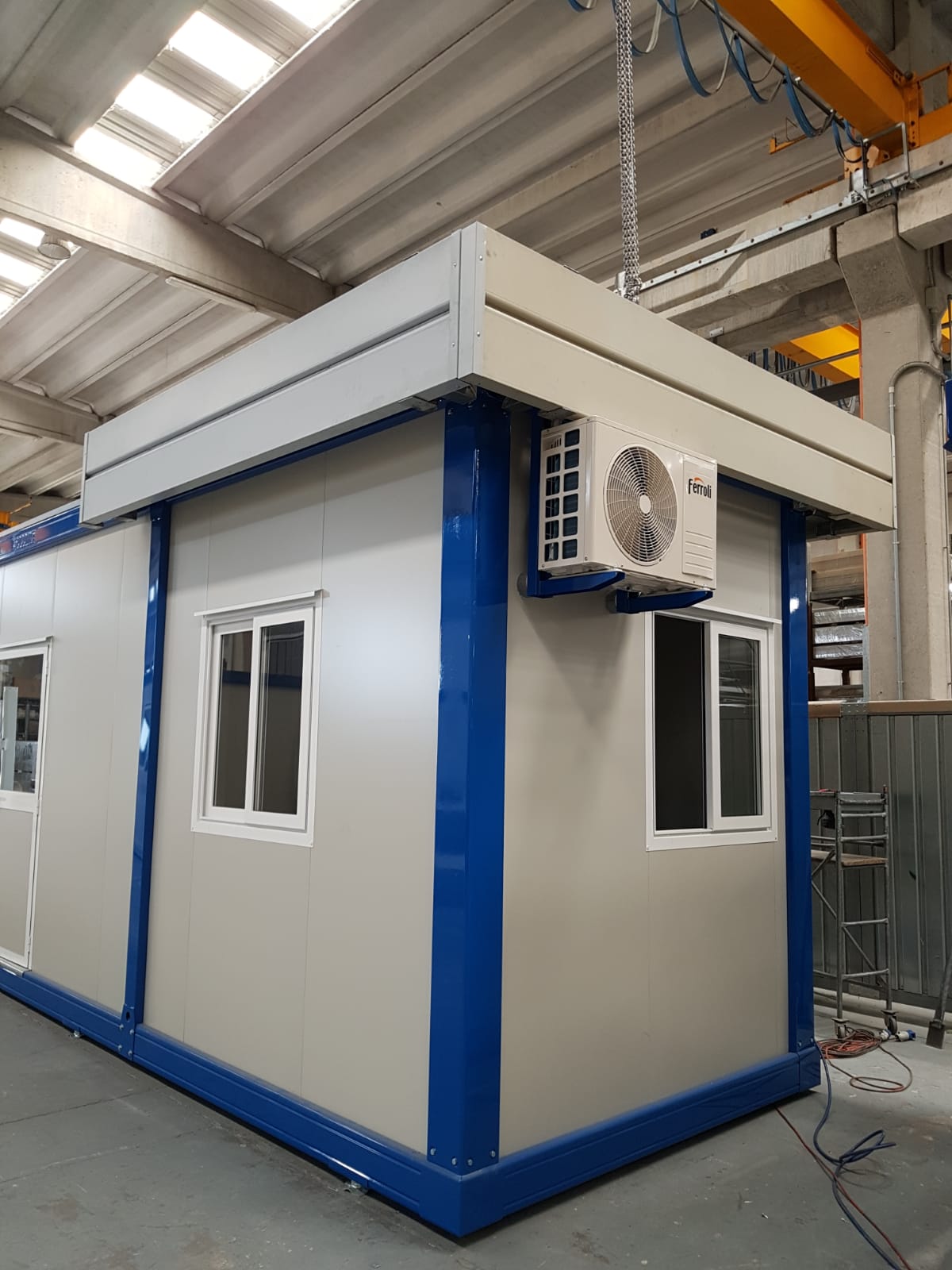

CONDIZIONAMENTO
- Tipo mono-split o dual-split, da 9.000-12.000-18.000 BTU/h, marca nazionale, completi di attacchi e fissaggi per una
funzione sicura e ottimale-certificazione di impianto a norma di DM 37/08.
PIANTE TIPO
