Mono-Tek
Moduli Monoblocco impiegati in modo particolare nella cantieristica ed in tutti gli usi civili, agricoli ed industriali, dove la qualità costruttiva assume valenza rispetto ai maggiori costi di produzione.

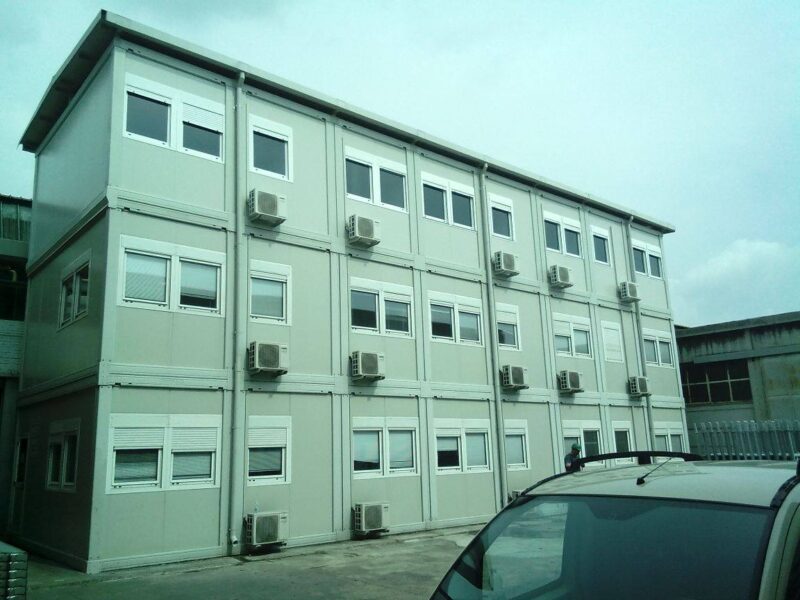

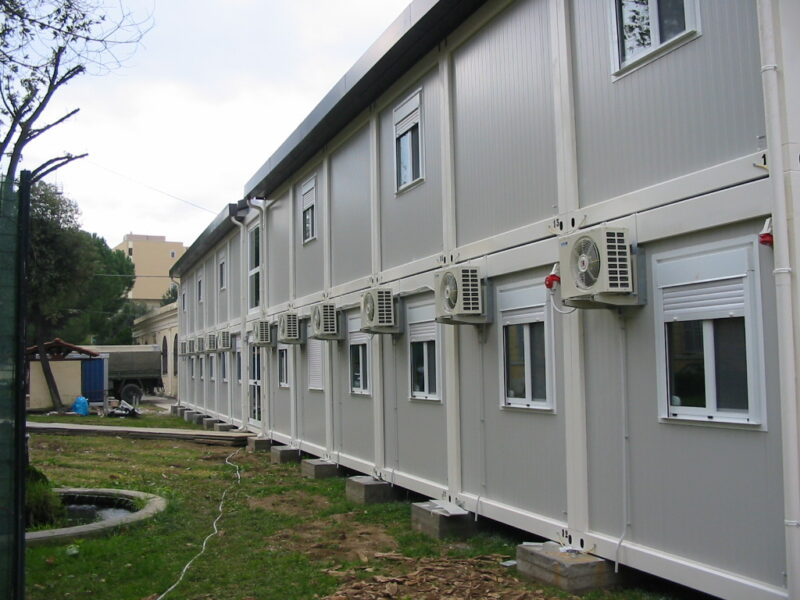

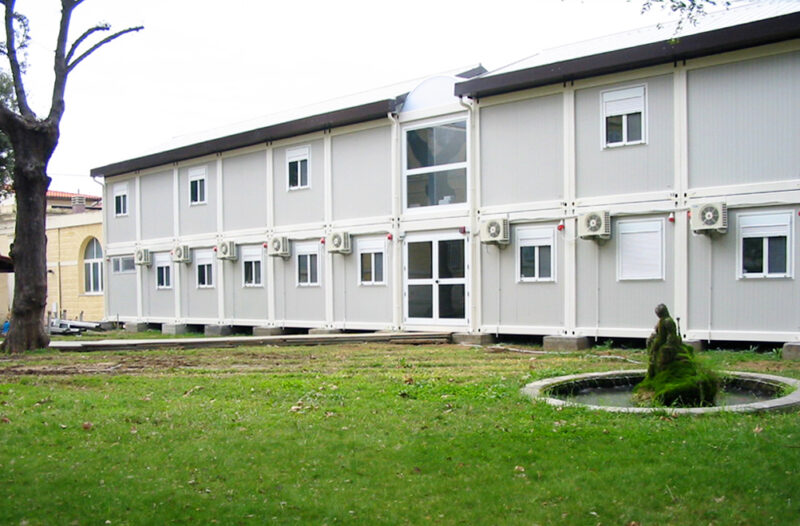

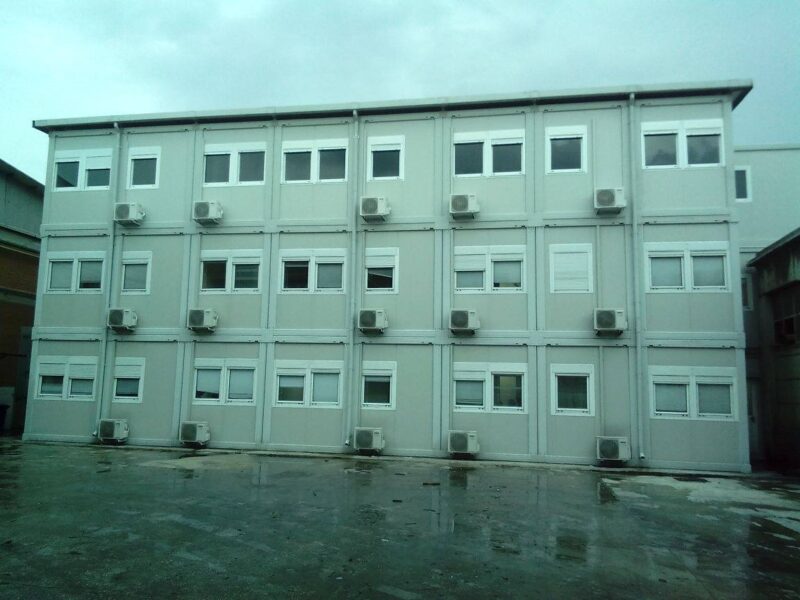

Monoblocchi di qualità superiore atti a risolvere problematiche logistiche ed interventi di natura provvisionale, o definitiva, quali servizi igienici, uffici, depositi e/o magazzini, guardianie, ambulatori, refettori e/o mense, edifici scolastici, campi lavoro e quanto altro, meditante l’utilizzo di elementi singoli, accoppiati o sovrapposti, il tutto conforme alle leggi vigenti, nel rispetto della norma costruttiva.
Manufatti costruiti in regime di qualità.
| Mono TEK-50 | Mono TEK-70 | ||
|---|---|---|---|
| Lunghezza | Larghezza | H. Est 285 cm | H. Est 305 cm |
| cm | cm | H. Int 250 cm | H. Int 270 cm |
| Codice | Codice | ||
| 400 | 242 | MONO-TEK-400.50 | MONO-TEK-400.70 |
| 500 | 242 | MONO-TEK-500.50 | MONO-TEK-500.70 |
| 600 | 242 | MONO-TEK-600.50 | MONO-TEK-600.70 |
| 700 | 242 | MONO-TEK-700.50 | MONO-TEK-700.70 |
| 800 | 242 | MONO-TEK-800.50 | MONO-TEK-800.70 |
| 900 | 242 | MONO-TEK-900.50 | MONO-TEK-900.70 |
| - 01 Struttura base gronda e cantonali - ZN 200 - S 250 GD, sp=2/2.5/3mm - bianco RAL 9010 | |||
| - 02 Telaio - gronda - cantonali - RAL a richiesta con supplemento | |||
| - 03 Pluviali non a vista | |||
- Larghezza Interna 220 cm
- Lunghezza Interna (Lungh. -20cm)
- Porta Ingresso Al – mezzo vetro camera 7-12-7mm – 105×220cm – pesante
- Finestra Anta Ribalta Al – vetro camera 7-12-7mm – 105×120cm – pesante
- Punto Luce NEON 2x36W – Presa 16A – Int.Diff. Cassetta est. AL.
- Gronda, telaio e cantonali d’angolo col. Bianco Puro RAL 9010 – DI SERIE
- Pannelli parete sandwich PIR sp. 50 mm
- Pavimento in fibra cementizia – Supporto in pannelli PIR sp. 50 mm – Finitura in telo plastico di qualità (Grès Porcellanato – Resina Acrilica)
- Soffittatura in pannelli PIR sp. 50 mm con copertura 2 falde in lamiera PRV
- Struttura in acciaio certificato – tipo pesante
DOTAZIONI DI SERIE
- n.1 portafinestra in Al 105×210cm mezzo/vetro vis7 mm -finestra in Al 2 ante/ribalta 105×110cm – vetro vis 7mm
- n.1 punto luce int/est. LED 2x36W/2x18W – 1 presa monofase 16A – 1 differenziale magnetotermico, cassetta di alimentazione esterna, presa di terra .
- n.4 inserti appositi scarico acque meteoriche a pelo libero – n.4 fori rettangolari di troppo pieno
- struttura esterna: telaio di base, cantonali d’angolo e gronda col. Bianco Puro RAL 9010
DESCRIZIONE TECNICA
BASAMENTO
Struttura pesante di base di tipo portante in profili di acciaio zincato sendzimir, collegati a mezzo saldatura con appositi cubotti d’angolo. Pavimento in legnocemento o listellare sp. 18mm/27mm, posato a mezzo giustapposizione alla struttura di base, sostenuto da lamiere grecate-zn e fissato meccanicamente alla stessa con viti autoforanti zn. Finitura con telo plastico LYNOLEUM sp. 3mm. Portata pavimento 250 Kg/mq. Struttura di robusta consistenza con possibilità di inserire basette di regolazione da 60mm all’interno dei longheroni-telaio. n 2 coppie fino a 5.00 ml – n. 3 coppie per 6.,00/7.00/8.00 ml – n 4 coppie per 9.00/10.00 ml.
PARETI LATERALI
Costituite da pannelli monolitici sandwich in acciaio preverniciato con interposto poliuretano espanso dello spessore di 50 mm, densità poliuretano 40 Kg/mc. Coefficiente di trasmissione termica K= 0,44Kcal/mq.H.*C. Spessore lamiere est-int. 6/10-5/10. Lamiere interne/esterne microgrecate bianco/grigio o piane/solo esterno.
COPERTURA

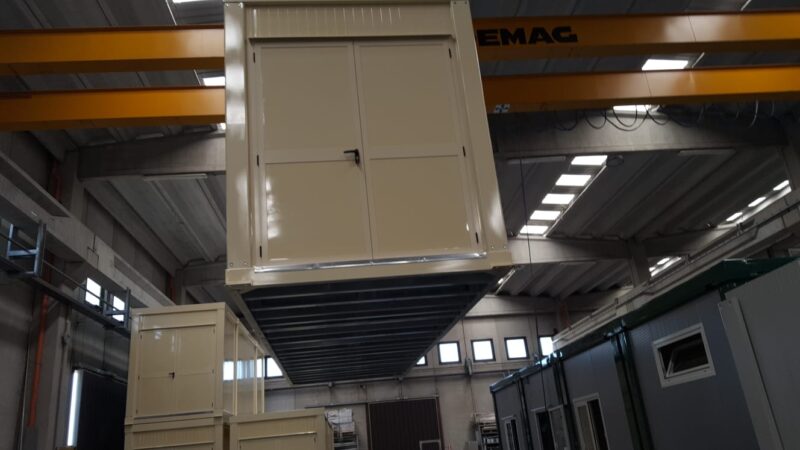

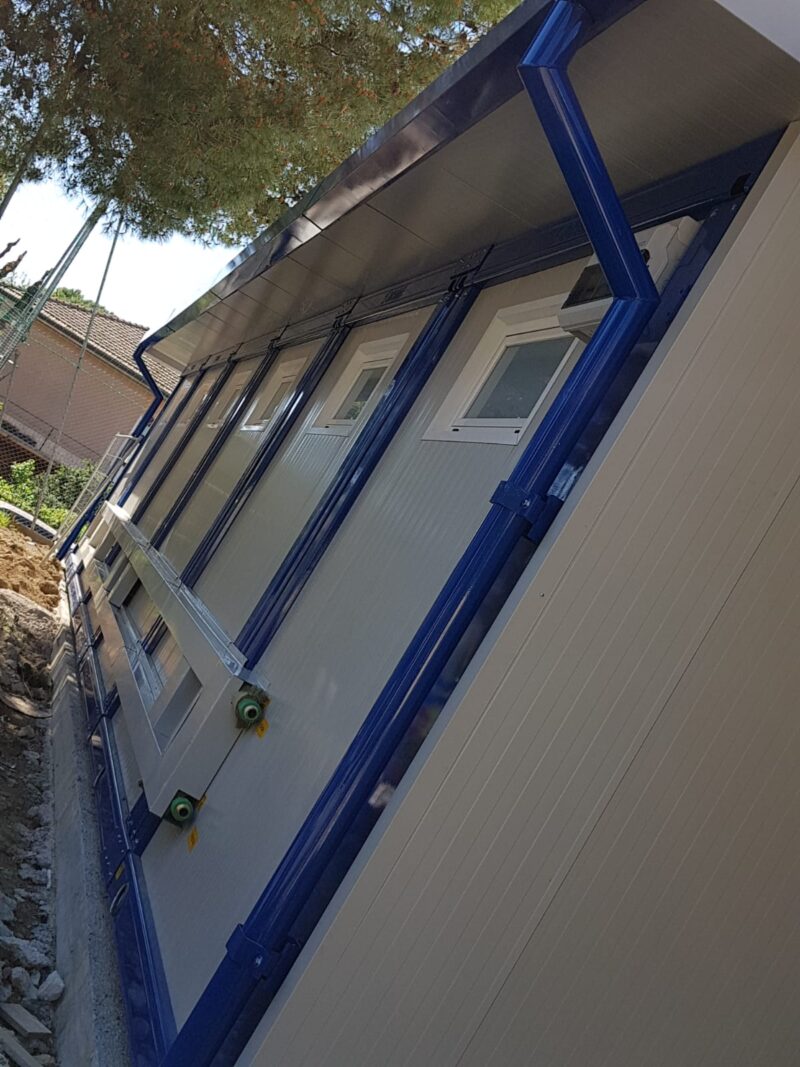

Gronda perimetrale in acciaio zincato predisposta per ricevere lamiere zn-preverniciate piegate a colmo tipo egb/401, copertura a doppia falda non a vista, controsoffitto in pannelli sandwich spessore 50 mm. Il sollevamento del modulo monoblocco è previsto mediante staffe forate, saldate agli angoli gronda, costituiti da cubotti, stampati a freddo, zincati e predisposti per lo scarico delle acque meteoriche, a mezzo appositi inserti saldati. Acque convogliate e sufficientemente distanti dalle pareti. Nelle lunghezze della gronda sono predisposte a mezzo stampo, forature rettangolari (40×20mm) di troppo pieno. Per monoblocchi superiori a 6.00 ml il sollevamento viene assicurato mediante apposite para-aste fissate a mezzo bulloni e predisposte da forature per l’innesto dei ganci-presa.
SERRAMENTI
In alluminio preverniciato col. Bianco Puro RAL 9010 Al-Mg-Si UNI 3569/66 di tipo pesante.
- Portafinestra a battente 105×210cm con pannello sandwich da 30mm, vetro vis da 7.00 mm
- Finestra a due ante a battente o a ribalta, con serratura di chiusura, vetro vis da 7.00 mm
IMPIANTI
ELETTRICO – di tipo a vista costituito da differenziale magnetotermico da 16A, punto luce (NEON 2x36W) presa monofase da16A, cassetta di alimentazione e presa di terra esterni. L’impianto installato rispetta le norme CEI, materiali impiegati IMQ. L’ impianto è certificato secondo normativa ex art. 7 del D.M. 37 del 22.01.2008.
IDROSANITARIO – di tipo a vista, con tubazioni in polipropilene saldate a caldo agli inserti filettati, e fissate a parete con appositi gruppi in PVC stampato. Igienici (wc-lavabi-piatti doccia-bidet-orinatoioi) in vitreus-china porcellanata, cassette di scarico in PVC a parete, rubinetteria in ottone cromato di buona qualità, applicata agli utilizzatori con appositi innesti. La produzione di acqua calda interna ai manufatti avviene con boiler elettrico, esterna con caldaie-gas, pannelli solari o altro. Scarichi convogliati all’ interno del telaio di base, unica tubazione 100mm a filo telaio esterno.

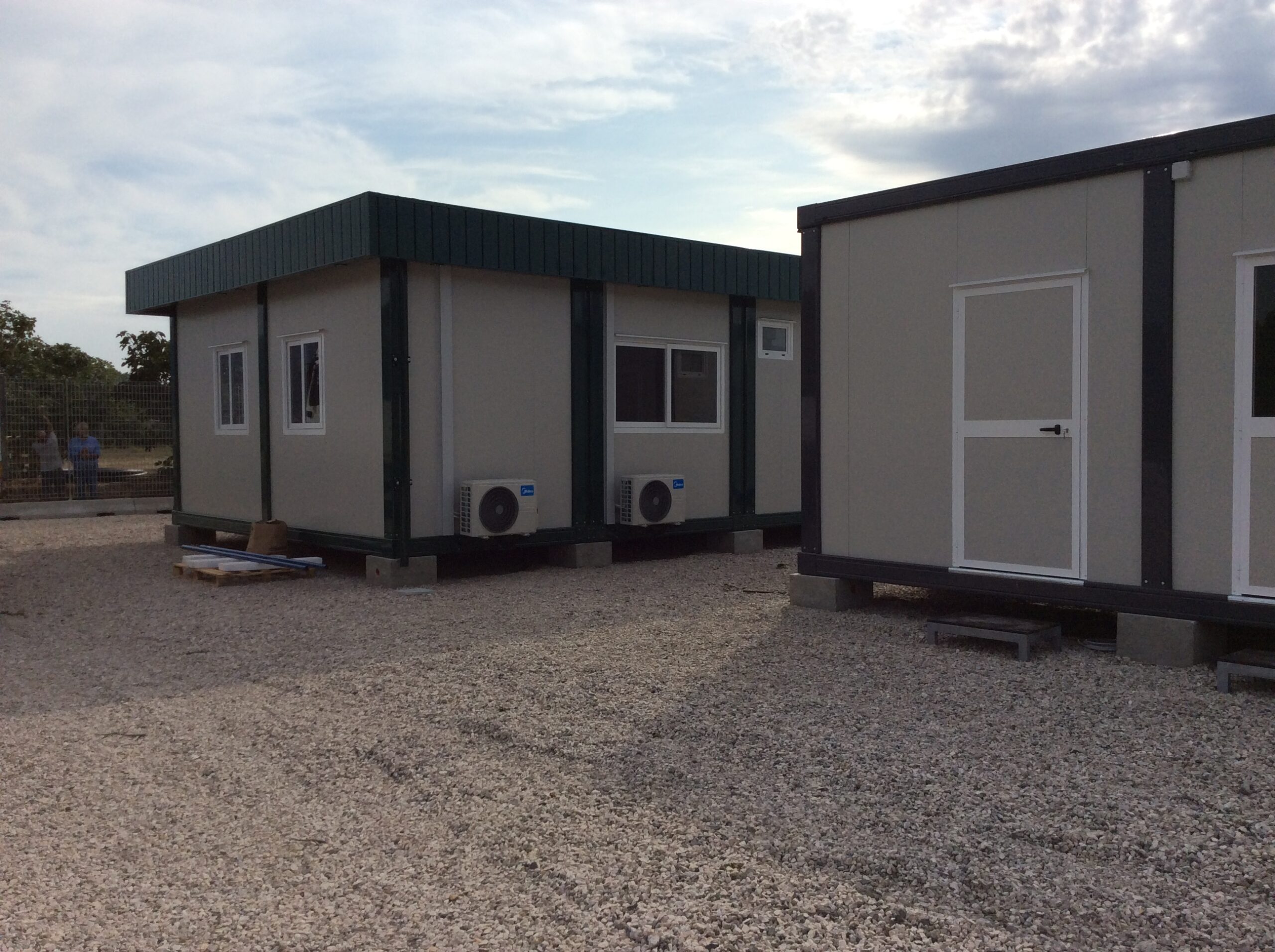

CONDIZIONAMENTO – di tipo MONOSPLIT o DUALSPLIT da 9000-12000-18000-24000 BTU, marca nazionale, completo di attacchi e fissaggi per garantire un funzionamento sicura ed ottimale.
