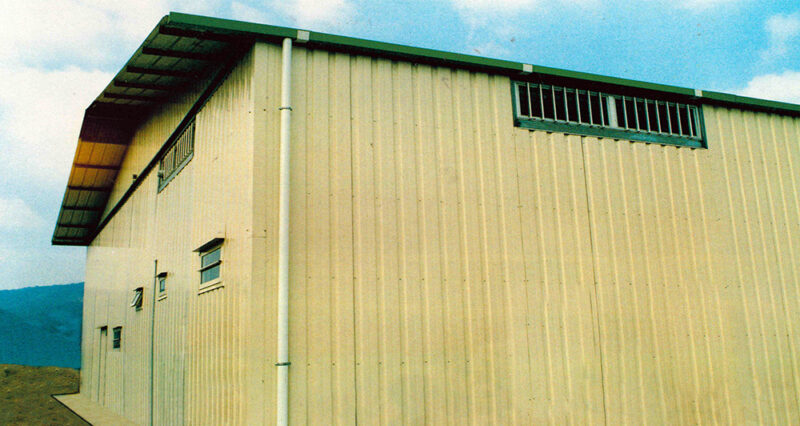

Prefabbricati Metallici PM-ZN/PRV
Strutture prefabbricate particolarmente adatte per tutte quelle utilizzazioni, in ambito civile, agricolo ed industriale, che richiedono manufatti di rapida esecuzione e grande flessibilità progettuale, con impiego di materiali di qualità rispondenti alle richieste di commessa.
Opzione Prolungamento – PRO 164cm
Larghezza cm 508 754 1000 1246 1492
Altezza cm 300 350 400 450 500
Lunghezza cm 508 754 1000 1246 1492
1738 1984 2230 2476 2722
Opzione Prolungamento – PRO 246cm
Prefabbricati PM H 300/350 cm — Porta 2 Ante largh. 300 cm

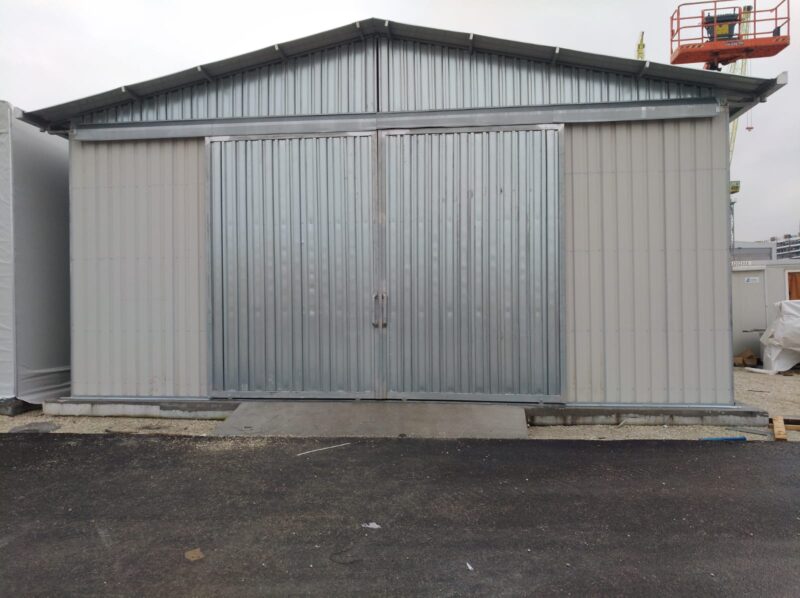

Prefabbricati PM H 400/450 cm — Porta 2 Ante Scorrevoli largh. 492 cm
DESCRIZIONE TECNICA

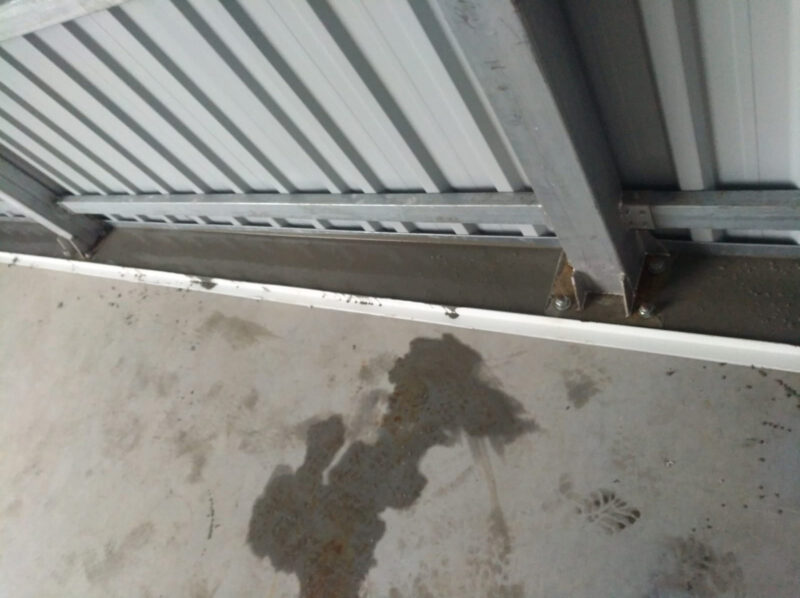

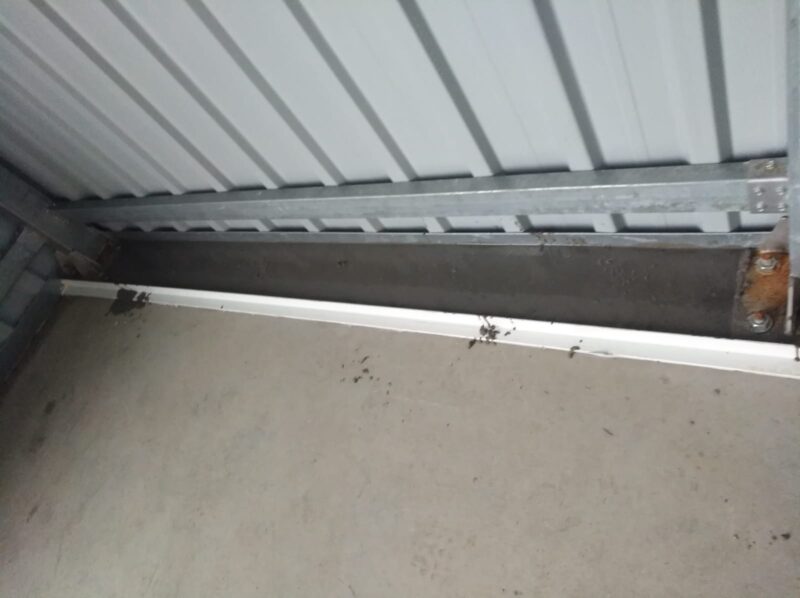

BASAMENTO
In calcestruzzo armato (escluso dalla ns. fornitura)
Su nostro disegno ed indicazione nella base in cls dovranno essere annegate, filo esterno, delle piastre di ancoraggio. In aggiunta può essere fornito un profilo di bordo in acciaio zn che delimita la pavimentazione esterna, quella interna, ed il piano di posa delle pareti portanti.

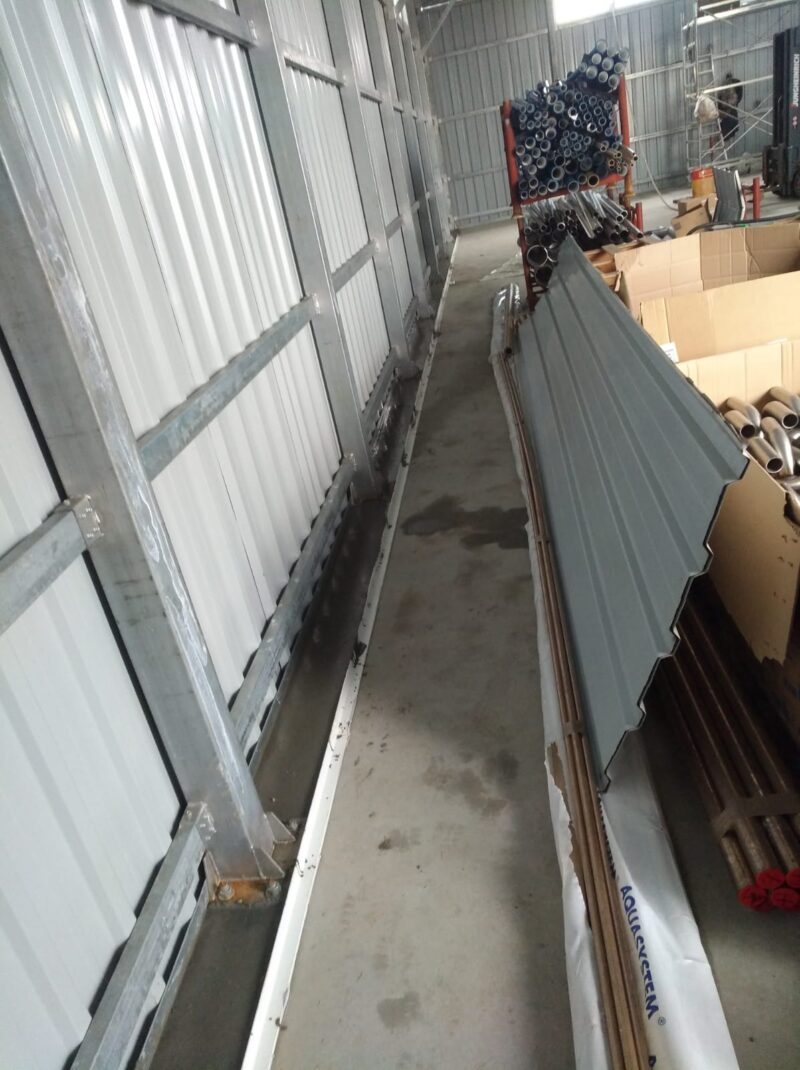

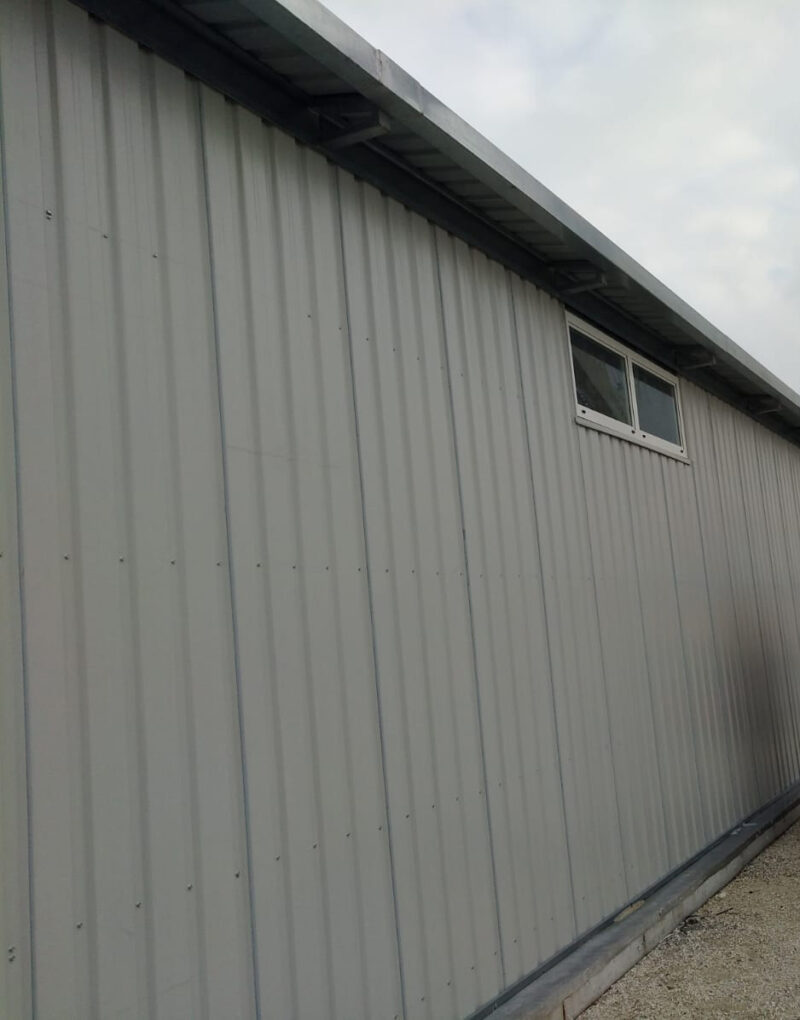

STRUTTURA

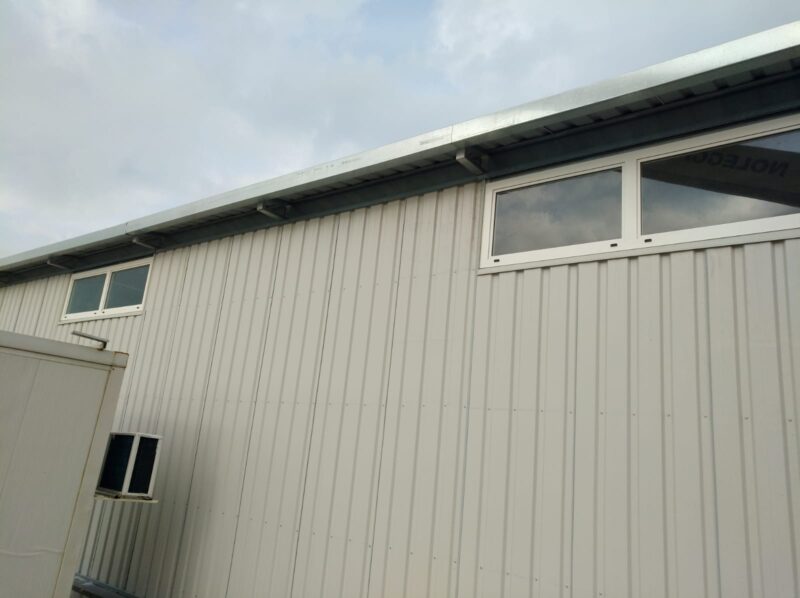

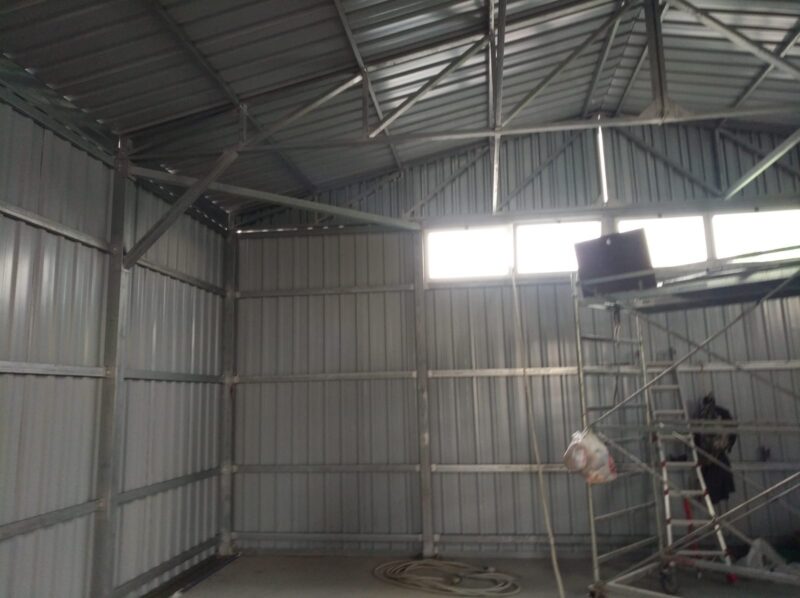

Costituita da pannelli parete di tipo modulare e componibile in numero multiplo del modulo base (246 cm) relativo alle dimensioni di lunghezza e larghezza. I pannelli sono realizzati da telai in acciaio zn sendzimir, oppotunamente dimensionati ed assemblati a mezzo saldatura. I tamponamenti possono essere in lamiera grecata zincata o zn-preverniciata, applicata ai telai a mezzo giustapposizione e fissaggio meccanico (viti e rivetti). Coibentazione a parete mediante lamiera interna con interposto a quella esterna lana minerale. In alternativa si possono impiegare tamponamenti in pannelli sandwich di vario spessore. In relazione alle luci ed alle dimensioni i prefabbricati presentano delle colonne, dimensionate a norma.

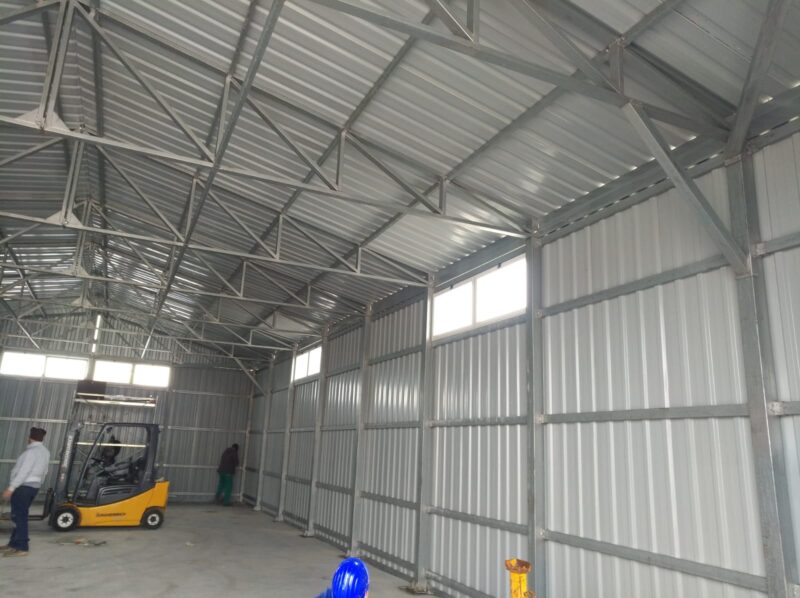

COPERTURA

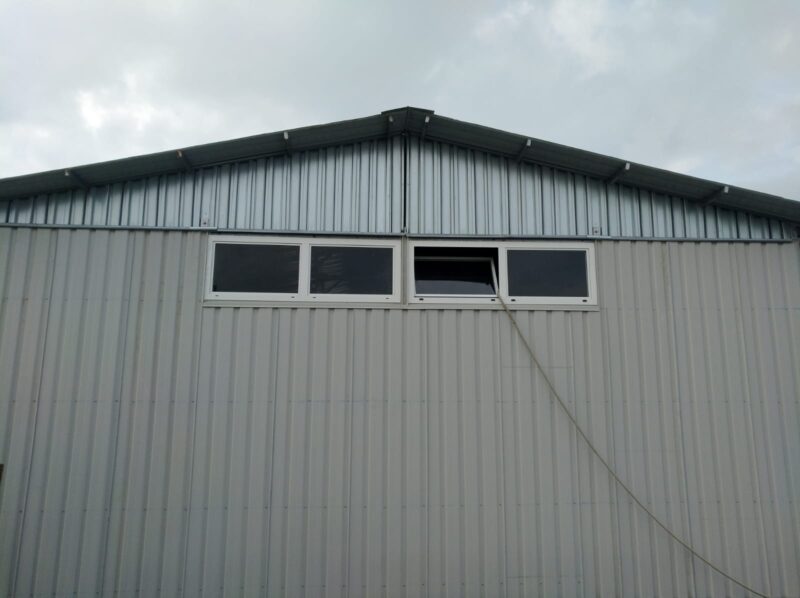

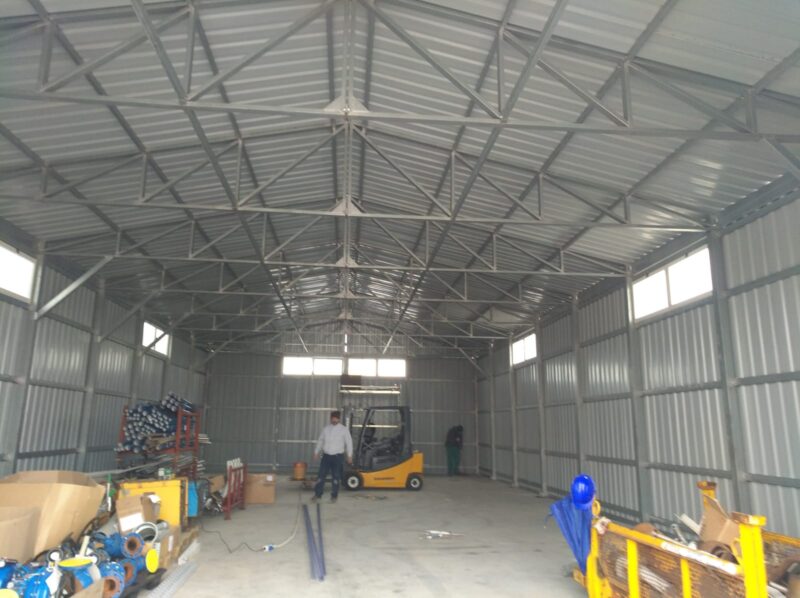

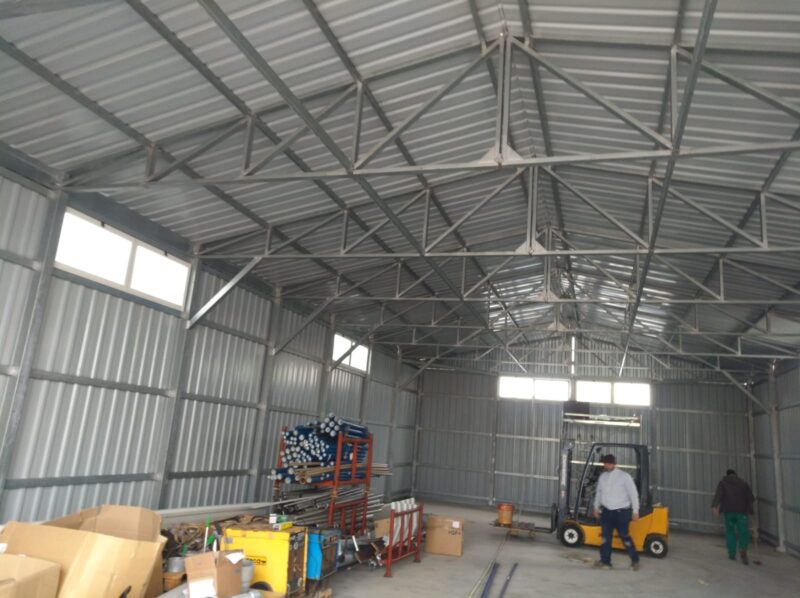

A due falde con colmo centrale, sostenuta da appositi arcarecci in profili di acciaio, disposti ad incastro ed in modo ortogonale alle capriate reticolari. Tetto di tipo grecato in lamiera zn o zn preverniciata, fissato agli arcarecci ed alla struttura con appositi gruppi tirafondo a richiesta; tetto-copertura in pannelli sandwich di vario spessore; controsoffittatura in doghe di lamiera prv e coibente minerale; sporgenze laterali e di testa; gronde e pluviali.

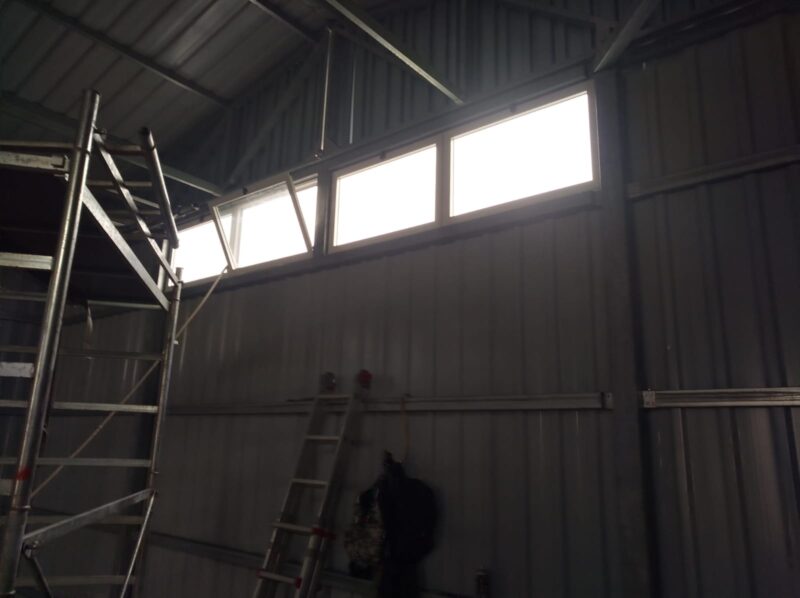

SERRAMENTI

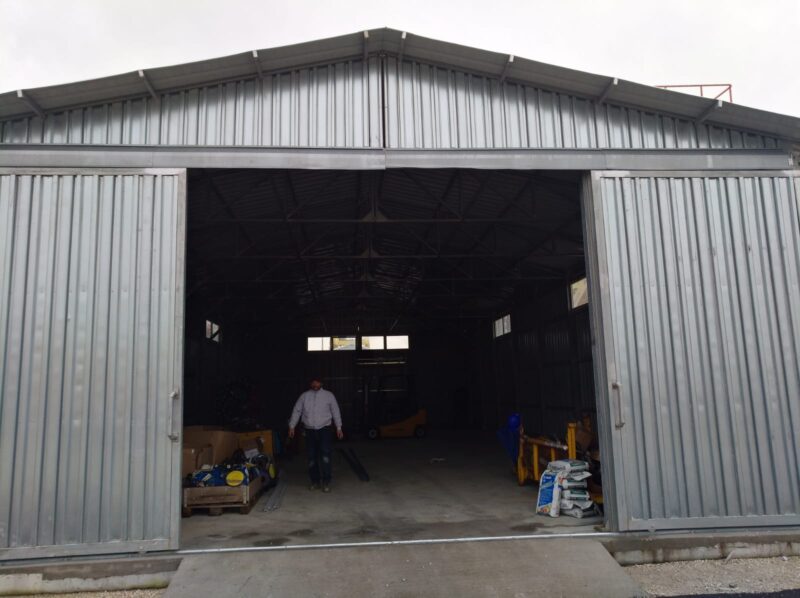

In genere realizzati con profili di acciaio zincato, assemblati a mezzo saldatura, completi di ferramenta e sistemi di chiusura. Le porte di accesso possono essere apribili a battente o scorrevoli; le finestre possono essere di tipo wasistas-sporgere o ad ante battenti, in alternativa possono essere utilizzati serramenti in alluminio con vetri vis 7mm, 9mm o 11mm.
IMPIANTI SU RICHIESTA
- ELETTRICO
- IDROSANITARIO
- DI CONDIZIONAMENTO
- ARIA COMPRESSA
